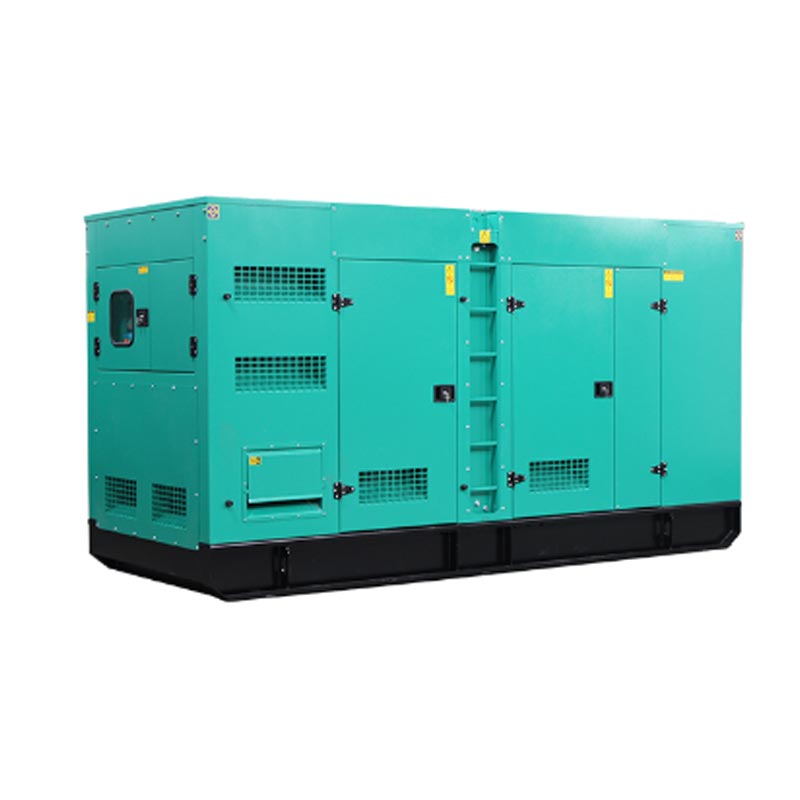

சைலண்ட் டீசல் ஜெனரேட்டர் செட்

சைலண்ட் டீசல் ஜெனரேட்டர் செட் ஒரு சீன உற்பத்தியாளராக கெச்செங் வழங்கிய உயர்தர அமைதியான மின் உற்பத்தி சாதனமாகும். தயாரிப்பு ஒரு ஒருங்கிணைந்த ஒலி எதிர்ப்பு பெட்டி வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது குறைந்த மட்டத்தில் சத்தத்தை திறம்பட கட்டுப்படுத்த முடியும். சத்தம் கண்டிப்பாக கட்டுப்படுத்தப்படும் சமூகங்கள், வணிகப் பகுதிகள் மற்றும் தொழில்கள் போன்ற பல்வேறு காட்சிகளுக்கு இது ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சீனாவைச் சேர்ந்த கெச்செங்கின் அமைதியான டீசல் ஜெனரேட்டர் செட் என்பது மின்சார விநியோகத்தை இணைக்கும் ஒரு மின் உற்பத்தி சாதனமாகும் நம்பகத்தன்மை மற்றும் குறைந்த இரைச்சல் செயல்பாடு. இந்தத் தொடர் தயாரிப்புகள் 20KW முதல் 2000KW வரையிலான ஆற்றல் வரம்பை உள்ளடக்கியது. அவர்கள் ஏ சாய்வு அமைதியான அமைப்பு மற்றும் ஒரு முழு சுற்றுச்சூழல் பாதுகாப்பு அமைப்பு, இது 65 முதல் இயக்க இரைச்சலைக் கட்டுப்படுத்த முடியும் 10 மீட்டர் தொலைவில் 80 டெசிபல்கள், பெரும்பாலான தொழிற்சாலை எல்லைகளின் இரைச்சல் தரத்தை சந்திக்கிறது. அலகு பொருத்தப்பட்டுள்ளது சுயாதீனமாக உருவாக்கப்பட்ட அறிவார்ந்த கட்டுப்படுத்தியுடன், பல அலகு இணை இயக்கம் மற்றும் உயர் மின்னழுத்தத்தை ஆதரிக்கிறது கண்காணிப்பு, மற்றும் செயல்பாடு மற்றும் மேலாண்மைக்கு வசதியானது. அதன் முக்கிய கூறுகள் இரண்டு தர உத்தரவாதத்துடன் வருகின்றன ஆண்டுகள் அல்லது 8,000 மணிநேரத்திற்கு மேல். அதிக சக்தி, மேலும் விரிவான உத்தரவாதம். அது கிராமப்புறமாக இருந்தாலும் சரி உள்நாட்டு மின்சாரம், வணிக கட்டிடங்களுக்கான காப்பு, அல்லது தொழில்துறை உற்பத்தியில் முக்கிய அல்லது அவசர தேவைகள், இது ஒலி எதிர்ப்பு பெட்டி அலகு நிலையான சக்தியை வழங்க முடியும், அதே நேரத்தில் சுற்றியுள்ள சத்தம் குறுக்கீட்டை திறம்பட குறைக்கிறது சூழல். இது பரவலாக மாற்றியமைக்கக்கூடிய மற்றும் நடைமுறை மின்சாரம் வழங்கல் தீர்வாகும்.

தொகுப்பு மூன்று முக்கிய சக்தி வரம்புகளை உள்ளடக்கியது:

சக்தி வகுப்பு	எஞ்சின் மாதிரிகள்	ஜெனரேட்டர் மின்னழுத்தம்	ஒலிப்புகா கேபின் வடிவமைப்பு	முக்கிய அம்சங்கள்	இலக்கு பயன்பாடுகள்
சிறியது (20-200KW)	Yuchai YC4F/YC6B, Weichai WP4 தொடர்	380V/220V குறைந்த மின்னழுத்தம்	இரட்டை அடுக்கு எஃகு தாள் + 50 மிமீ ஒலி-உறிஞ்சும் பருத்தி	போர்ட்டபிள் & குறைந்த சத்தம்	கிராமங்கள், சமூகங்கள், சிறிய/நடுத்தர காட்சிகள்
நடுத்தர/பெரிய (200-800KW)	Yuchai YC6MK, Weichai WP12, கம்மின்ஸ் QSL தொடர்	380V/660V/6kV பல மின்னழுத்தம்	டிரிபிள்-லேயர் கலப்பு சவுண்ட் ப்ரூஃபிங் + சுயாதீன குளிரூட்டும் அறை	நிலையான மற்றும் நீடித்தது	வணிக, பொது வசதிகள்
பெரியது (800-2000KW)	Yuchai YC6C, Weichai WP15, கம்மின்ஸ் QSK தொடர் ஹெவி-டூட்டி	6kV/10kV உயர் மின்னழுத்தம்	கொள்கலன் ஒருங்கிணைப்பு + வெடிப்பு-தடுப்பு அமைப்பு	தொழில்துறை ஹெவி-டூட்டி	பெரிய தொழிற்சாலைகள், தரவு மையங்கள்

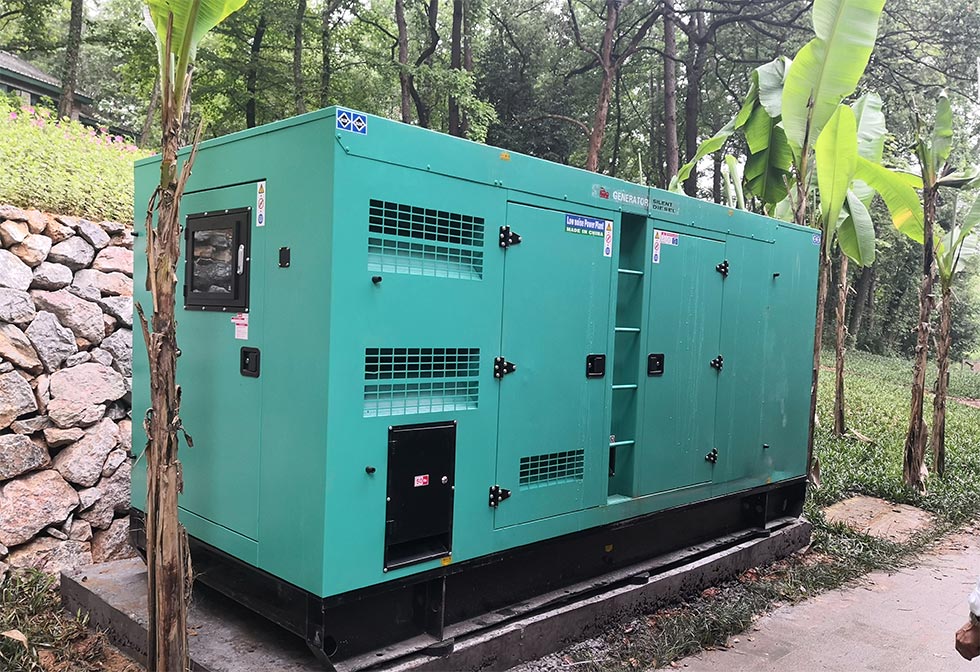

Silent Diesel Generator set

பயன்பாட்டு காட்சிகள் (முழு ஆற்றல் வரம்பிற்கான பிரத்யேக தழுவல்)

1. சிறிய மற்றும் நடுத்தர அளவிலான சிவிலியன் காட்சிகள் (20-200 kW)

• பொருந்தக்கூடிய சூழ்நிலைகள்: கிராமப்புறங்களில் மையப்படுத்தப்பட்ட மின்சாரம் (10-30 வீடுகள் விளக்குகள்/சாதனங்களுக்கு), பழையவை சமூகங்கள் (அவசர லிஃப்ட்/வாட்டர் பம்புகள்), சிறிய தங்கும் விடுதிகள் (விருந்தினர் அறைகளில் ஏர் கண்டிஷனிங்/சூடான நீர்)

• முக்கிய மதிப்புகள்: சத்தம் ≤70dB@10 மீட்டர் (தினசரி உரையாடல் அளவு), குடியிருப்பாளர்களுக்கு இடையூறுகள் இல்லை; 20 முதல் 50KW வரையிலான ஆற்றல் கொண்ட விருப்ப டிரெய்லர் வகை (பிக்கப் டோவிங்), இடமாற்றத்திற்கு நெகிழ்வானது. இது பொருத்தப்பட்டுள்ளது 100-300L எரிபொருள் தொட்டியுடன் 8-15 மணி நேரம் முழு சுமையுடன் செயல்பட முடியும், குறுகிய கால அவசர தேவைகளை பூர்த்தி செய்யும் பொதுமக்கள் பயன்பாடு.

2. நடுத்தர மற்றும் பெரிய வணிகக் காட்சிகள் (200-800KW)

• பொருந்தக்கூடிய காட்சிகள்: பெரிய பல்பொருள் அங்காடிகள் (குளிர் சங்கிலி கிளஸ்டர்கள்/எஸ்கலேட்டர்கள்), உயர் நட்சத்திர ஹோட்டல்கள் (சர்வதேசம் மாநாட்டு மையங்கள்/விருந்தினர் அறை பகுதிகள்), மூன்றாம் நிலை மருத்துவமனைகள் (வெளிநோயாளர் கட்டிடங்கள்/ஆய்வகத் துறைகள்)

• முக்கிய மதிப்பு: சத்தம் ≤75dB@10 மீட்டர், வணிக இரைச்சல் வரம்புகளுக்கு இணங்க; 24 மணி நேர தொடர்ச்சியை ஆதரிக்கிறது செயல்பாடு (உள் 500-1000L எரிபொருள் தொட்டி மற்றும் வெளிப்புற எண்ணெய் மூலத்துடன்); இது வணிகத்துடன் இணைக்கப்படலாம் தொலைநிலை கண்காணிப்பு மற்றும் செயல்பாடு மற்றும் பராமரிப்புக்கான நுண்ணறிவு அமைப்புகள், தொழிலாளர் செலவுகளை குறைத்தல்.

3. பெரிய அளவிலான தொழில்துறை காட்சிகள் (800-2000KW)

• பொருந்தக்கூடிய காட்சிகள்: தொழில்துறை பூங்காக்கள் (உற்பத்தி பாதைகள்/சுழற்சி நீருக்கான பிரதான மற்றும் காப்பு மின்சாரம் பம்புகள்), பெரிய தரவு மையங்கள் (10kV உயர் மின்னழுத்த விநியோகம்/சர்வர் கிளஸ்டர்கள்), சுரங்க துணை (வென்டிலேட்டர்கள்/வடிகால் பம்புகள், வெடிப்பு-தடுப்பு வகை)

• முக்கிய மதிப்பு: மதிப்பிடப்பட்ட தொடக்க மின்னோட்டத்தை விட 3 மடங்கு தாங்கும் (தொழில்துறை அதிக சுமைகளுக்கு ஏற்றது); உயர் மின்னழுத்தம் மாடல் GB/T 13540 தரநிலையுடன் இணங்குகிறது மற்றும் நேரடியாக தொழில்துறை மின் கட்டத்துடன் இணைக்கப்பட்டுள்ளது. கொள்கலன் செய்யப்பட்ட ஒருங்கிணைப்பு நிறுவல் காலத்தை 50% குறைக்கிறது, இது தொழில்களின் விரைவான உற்பத்தி தொடக்க தேவைகளை பூர்த்தி செய்கிறது.

4. பொது அவசரநிலை மற்றும் உள்கட்டமைப்பு சூழ்நிலைகள் (முழு ஆற்றல் பிரிவு)

• பொருந்தக்கூடிய காட்சிகள்: நகர்ப்புற நீர் தேங்கும் வடிகால் (20-100KW டிரெய்லர் வகை), பேரழிவுக்குப் பிந்தைய புனரமைப்பு (200-500KW தற்காலிக மின்சாரம்), நெடுஞ்சாலை சேவை பகுதிகள் (100-300KW சார்ஜிங் பைல்கள்)

• முக்கிய மதிப்பு: சிறிய மாடல்கள் வந்த 2 மணி நேரத்திற்குள் பயன்படுத்தப்படலாம், பெரிய மாடல்கள் இணையாக ஆதரிக்கின்றன பல அலகுகளின் செயல்பாடு (இரண்டு 1000KW அலகுகள் இணைந்து செயல்படுவது போன்றவை). IP54-IP65 பாதுகாப்பு, அதிக எடைக்கு ஏற்றது மழை மற்றும் தூசி நிறைந்த சூழல்கள்; இதை -30℃ குறைந்த வெப்பநிலையில் தொடங்கலாம் (விருப்பத்துடன்

ப்ரீஹீட்டர்), அனைத்து வானிலை அவசரங்களையும் உள்ளடக்கியது.

5. தொலைநிலை மற்றும் சிறப்பு காட்சிகள் (முழு ஆற்றல் வரம்பு)

• பொருந்தக்கூடிய காட்சிகள்: மலைப் பகுதி அடிப்படை நிலையங்கள் (50-200KW காப்பு மின்சாரம்), பீடபூமி சுரங்கப் பகுதிகள் (500-1000KW பீடபூமி மாற்றம்), தீவு மீன்பிடி கிராமங்கள் (200-500KW கடல்நீரை உப்புநீக்கும் மின்சாரம்)

• முக்கிய மதிப்பு: 5,000 மீட்டர் உயரத்தில் உள்ள உயரமான மாடல்களுக்கு, சக்தி திருத்தம் காரணி ≥0.85 ஆகும். தி எரிபொருள் நுகர்வு பெரிய மாடல்களுக்கு 195g/(kW · h) குறைவாக உள்ளது, மேலும் நீண்ட கால இயக்கச் செலவு கட்டுப்படுத்தக்கூடியது. பேட்டரி ஆயுளை நீட்டிக்க சூரிய உதவி சார்ஜிங்கை (சிறிய மாடல்களுக்கு) ஆதரிக்கிறது.

தயாரிப்பு நன்மைகள் (முழு ஆற்றல் வரம்பில் முக்கிய போட்டித்தன்மை)

நன்மை வகை	20-200KW (சிறியது)	200-800KW (நடுத்தர/பெரிய)	800-2000KW (பெரியது)
சத்தம் குறைக்கும் திறன்	இரட்டை அடுக்கு எஃகு + 50மிமீ ஒலியை உறிஞ்சும் பருத்தி, சத்தம் ≤70dB @10m, அட்டென்யூவேஷன் ≥35dB.	டிரிபிள்-லேயர் கலப்பு ஒலித்தடுப்பு + சுயாதீன குளிரூட்டும் அறை, சத்தம் ≤75dB @10m, அட்டென்யூவேஷன் ≥40dB.	கன்டெய்னரைஸ்டு சவுண்ட் ப்ரூஃபிங் + மின்மறுப்பு சைலன்சர், சத்தம் ≤80dB @10m, அட்டென்யூவேஷன் ≥45dB.
சக்தி நம்பகத்தன்மை	MTBF ≥ 10,000 மணிநேரம், ஆரம்ப வெற்றி விகிதம் ≥99%, குறுகிய கால அவசரநிலைகளுக்கு ஏற்றது.	MTBF ≥ 12,000 மணிநேரம், 24 மணிநேர தொடர்ச்சியான செயல்பாடு, 80% சுமை காரணியில் நிலையானது.	MTBF ≥ 15,000 மணிநேரம், கனரக-கடமை வலுவூட்டப்பட்ட பிஸ்டன்கள், தொழில்துறை அதிக சுமைகளைத் தாங்கும்.
மின் இணக்கத்தன்மை	குறைந்த மின்னழுத்த வெளியீடு (380V/220V), மின்னழுத்த விலகல் ≤3%.	குறைந்த/உயர் மின்னழுத்த விருப்பத்தேர்வு (380V/6kV), மின்னழுத்த ஒழுங்குமுறை ≤±0.5%.	உயர் மின்னழுத்த வெளியீடு (6kV/10kV), இன்சுலேஷன் வகுப்பு H, கட்டம் இணைப்பை ஆதரிக்கிறது.
சுற்றுச்சூழல் தழுவல்	IP54 பாதுகாப்பு, -20℃~45℃, டிரெய்லர் வகை இயக்கம்.	IP54 பாதுகாப்பு, -30℃~50℃, நிலையான/கொள்கலன் விருப்பங்களை இயக்குகிறது.	IP65 பாதுகாப்பு (வெடிப்பு-தடுப்பு பதிப்பு), -30℃~55℃, அதிக உயரம்/குறைந்த வெப்பநிலையில் இயங்குகிறது மாற்றங்கள்.
அறிவார்ந்த ஓ&எம்	அடிப்படை அளவுரு கண்காணிப்பு + APP விழிப்பூட்டல்கள்; 1 நபர் 3-5 அலகுகளை நிர்வகிக்கிறார்.	மல்டி-யூனிட் ஒருங்கிணைப்பு + பீக்/ஆஃப்-பீக் மேனேஜ்மென்ட்; 1 நபர் 5-8 அலகுகளை நிர்வகிக்கிறார்.	உயர் மின்னழுத்த கண்காணிப்பு + தொலைநிலை கண்டறிதல்; 1 நபர் 8-12 அலகுகளை நிர்வகிக்கிறார்; DCS ஒருங்கிணைப்பை ஆதரிக்கிறது.
தனிப்பயனாக்கம் நெகிழ்வுத்தன்மை	இரைச்சல் நிலை / இயக்கம் தனிப்பயனாக்கம்; 15 நாள் டெலிவரி.	மின்னழுத்த நிலை / குளிரூட்டும் தனிப்பயனாக்கம்; 30 நாள் டெலிவரி.	வெடிப்பு-தடுப்பு மதிப்பீடு / HV அளவுரு தனிப்பயனாக்கம்; 45 நாள் டெலிவரி.

தொழில்நுட்ப அளவுருக்கள் (முழு ஆற்றல் வரம்பு: 20-2000KW)

அளவுரு வகை	20-200KW (சிறியது)	200-800KW (நடுத்தர/பெரிய)	800-2000KW (பெரியது)
மதிப்பிடப்பட்ட ஆற்றல் (பிரதம/காத்திருப்பு)	20/22 - 200/220 KW	200/220 - 800/880 KW	800/880 - 2000/2200 KW
என்ஜின் பிராண்ட்/மாடல்	Yuchai YC4F/YC6B, Weichai WP4	Yuchai YC6MK, Weichai WP12, கம்மின்ஸ் QSL	Yuchai YC6C, Weichai WP15, கம்மின்ஸ் QSK19/QSK60
ஜெனரேட்டர் மின்னழுத்தம்/அதிர்வெண்	380V/220V, 50Hz (60Hz விருப்பத்தேர்வு)	380V/660V/6kV, 50Hz	6kV/10kV, 50Hz (60Hz விருப்பத்தேர்வு)
சக்தி காரணி	0.8 (பின்தங்கிய)	0.8 (பின்தங்கிய), தனிப்பயனாக்கக்கூடியது 0.9 (பின்தங்கிய)	0.8 (பின்தங்கிய), தனிப்பயனாக்கக்கூடியது 0.9 (முன்னணி/பின்தங்கிய)
இயக்க சத்தம் (@10மீ)	65-70dB (ஒலிப்புகா விதானத்துடன்)	70-75dB (ஒலிப்புகா விதானத்துடன்)	75-80dB (கன்டெய்னரைஸ்டு)
முழு சுமை எரிபொருள் நுகர்வு	210-225 g/(kW·h)	200-210 g/(kW·h)	195-205 g/(kW·h)
தொடக்க முறை	12V/24V மின் தொடக்கம் (இரட்டை பேட்டரி)	24V எலக்ட்ரிக் ஸ்டார்ட் + ஏர் ஸ்டார்ட் (இரட்டை காப்புப்பிரதி)	24V எலக்ட்ரிக் ஸ்டார்ட் + ஏர் ஸ்டார்ட் + ஹைட்ராலிக் ஸ்டார்ட் (டிரிபிள் பேக்கப்)
குளிரூட்டும் முறை	கட்டாய காற்று குளிரூட்டல் (20-50KW) / கட்டாய நீர் குளிரூட்டல் (50-200KW)	கட்டாய நீர் குளிரூட்டல் + வெப்பநிலை கட்டுப்படுத்தப்பட்ட மின்விசிறி	கட்டாய நீர் குளிரூட்டல் + குளிரூட்டும் கோபுரம் (சுதந்திர சுழற்சி)
பாதுகாப்பு மதிப்பீடு	IP54 (இணைப்பு)/IP24 (மின்சாரம்)	IP54 (இணைப்பு)/IP24 (மின்சாரம்), வெடிப்பு-தடுப்பு IP65	IP65 (இணைப்பு/மின்சாரம்), வெடிப்பு-தடுப்பு Ex dⅡB T4
உள்ளமைக்கப்பட்ட எரிபொருள் தொட்டி கொள்ளளவு	100-300 லி (இயக்க நேரம் 8-15 மணிநேரம்)	500-1000 லி (இயக்க நேரம் 15-25 மணிநேரம்)	1000-2000 L (இயக்க நேரம் 20-30h), வெளிப்புற தொட்டி ஆதரிக்கப்படுகிறது
அலகு பரிமாணங்கள் (L×W×H)	2200×1000×1400 – 3800×1500×1900 மிமீ	4000×1800×2100 – 6000×2200×2600 மிமீ	6500×2800×3200 – 10000×3500×4000 மிமீ (கொள்கலன்)
அலகு எடை	800-3500 கிலோ	3500-8000 கிலோ	8000-30000 கிலோ
உத்தரவாதக் காலம்	முக்கிய கூறுகள்: 2 ஆண்டுகள் / 8000 மணிநேரம்	முக்கிய கூறுகள்: 2 ஆண்டுகள் / 10000 மணிநேரம்	முக்கிய கூறுகள்: 2 ஆண்டுகள் / 12000 மணிநேரம்

தொழில்நுட்ப அம்சங்கள் (முழு சக்தி வரம்பு சாய்வு வடிவமைப்பு)

1. சாய்வு அமைதியான அமைப்பு (சக்திக்கு ஏற்றது)

• சிறிய பகுதி (20-200KW) : "இரட்டை அடுக்கு குளிர்-உருட்டப்பட்ட எஃகு தகடு (வெளி அடுக்கு 2 மிமீ/உள் அடுக்கு 1.5 மிமீ) +50 மிமீ அதிக அடர்த்தி ஒலி-உறிஞ்சும் பருத்தி (அடர்த்தி 48kg/m³)", காற்று நுழைவாயில் ஒரு கணித வகை ஒலி-உறிஞ்சும் வசதி கொண்டது துளை, மற்றும் காற்று வெளியில் ஒரு சிறிய மின்மறுப்பு மப்ளர் பொருத்தப்பட்டுள்ளது, ≥35dB சத்தம் குறைப்பு, சமநிலை அமைதி மற்றும் பெயர்வுத்திறன்.

• நடுத்தர மற்றும் பெரிய பிரிவுகள் (200-800KW) : "மூன்று-அடுக்கு கலவை அமைப்பு (வெளிப்புற 2.5 மிமீ எஃகு தட்டு + நடுத்தர 80 மிமீ ஒலி-உறிஞ்சும் பருத்தி + உள் 2 மிமீ தணிக்கும் தட்டு) + சுயாதீன வெப்பச் சிதறல் அறை", சத்தத்தைத் தடுக்க குளிரூட்டும் விசிறி வெளியேறாமல், மஃப்லரின் அளவு 100L ஆக அதிகரிக்கப்படுகிறது, மேலும் இரைச்சல் குறைப்பு ≥40dB ஆகும்.

• பெரிய பகுதி (800-2000KW) : கொள்கலன் வகை அமைதி (80mm ராக் கம்பளி சாண்ட்விச் பேனல்), காற்று உட்கொள்ளல்/எக்ஸாஸ்ட் போர்ட்கள் பெட்டிகளாக பிரிக்கப்பட்ட, வெளியேற்றும் குழாய் ஒரு பெரிய மஃப்லர் (சத்தம் குறைப்பு ≥45dB), 100 மிமீ பொருத்தப்பட்டுள்ளது ஒலியை உறிஞ்சும் பருத்தி பெட்டியின் உள்ளே ஒட்டப்படுகிறது, அதிர்வு பரிமாற்ற வீதம் ≤5% (வசந்த அதிர்வு தனிமைப்படுத்தி + ரப்பர் திண்டு).

2. முழு சக்தி சக்தி தழுவல்

• சிறிய பிரிவு: இயந்திரமானது சிறிய இடப்பெயர்ச்சி உயர் அழுத்த பொதுவான இரயில் வகையை (எரிபொருள் உட்செலுத்துதல் அழுத்தம்) ஏற்றுக்கொள்கிறது 1600bar), குறுகிய கால அவசரகால பயன்பாட்டிற்கு ஏற்றது (ஒரு நாளைக்கு 5 தொடக்கங்களுக்கு மேல் இல்லை). ஜெனரேட்டர் தூரிகை இல்லாதது சுய-உற்சாகமான வகை, 0.5 வினாடிகளுக்கு மேல் இல்லாத மின்னழுத்த நிறுவல் நேரம், சிவிலியன் துல்லியத்திற்கு ஏற்றது உபகரணங்கள்.

• நடுத்தர மற்றும் பெரிய பிரிவுகள்: இன்ஜின் ஒரு டர்போசார்ஜ் செய்யப்பட்ட இன்டர்கூலிங் சிஸ்டத்திற்கு மேம்படுத்தப்பட்டது (ஒரு உட்கொள்ளும் அளவுடன் 30% அதிகரிப்பு), குறைந்த வேகத்தில் பெரிய முறுக்குவிசையை வழங்குகிறது (≥800N · m இல் 1500r/min), தொடர்ச்சியான செயல்பாட்டிற்கு ஏற்றது (ஒரு நாளைக்கு ≥8 மணிநேரம்). ஜெனரேட்டர் குறைந்த மின்னழுத்த / உயர் மின்னழுத்த மாறுதலை ஆதரிக்கிறது, பல்வேறு கோரிக்கைகளை பூர்த்தி செய்கிறது வணிக காட்சிகள்.

• பெரிய பிரிவு: இன்ஜின் ஒரு ஹெவி-டூட்டி மாடல் (சிலிண்டர் போர் ≥150 மிமீ), வலுவூட்டப்பட்ட பிஸ்டன்கள் (அணிய-எதிர்ப்பு அலாய் + குரோம் முலாம்) மற்றும் நீர்-குளிரூட்டப்பட்ட வெளியேற்ற பன்மடங்கு, தொழில்துறை கனமான சுமைகளைத் தாங்கும் திறன் கொண்டது. தி ஜெனரேட்டர் உயர் மின்னழுத்த வகை (6kV/10kV), ஷார்ட் சர்க்யூட் தாங்கும் நேரம் ≥2 வினாடிகள் மற்றும் இணக்கமானது தொழில்துறை மின் கட்டங்களுடன்.

3. நுண்ணறிவு கட்டுப்பாட்டு அமைப்பு (KCPLC-05 முழு ஆற்றல் பதிப்பு)

• முக்கிய செயல்பாடுகள்:

① முழு அளவுரு கண்காணிப்பு: சிறிய பிரிவு அடிப்படை அளவுருக்களைக் காட்டுகிறது, நடுத்தர மற்றும் பெரிய பிரிவுகள் சேர்க்கும் போது உயர் மின்னழுத்த அளவுருக்கள் மற்றும் பல இயந்திர இணை அளவுருக்கள்.

② பல அலகு இணைப்பு: 200-2000KW 8 அலகுகளை இணையாக ஆதரிக்கிறது, ≤5% சுமை சமநிலை விலகலுடன் (உதாரணமாக, 1000KW இன் 2 அலகுகள் மொத்த சுமை 1800KW, ஒரு அலகு விலகல் ≤45KW ஆகும்).

③ உயர் மின்னழுத்த பாதுகாப்பு: பெரிய பிரிவில் "அதிக மின்னழுத்தம், குறைந்த மின்னழுத்தம் மற்றும் மூன்று மடங்கு பாதுகாப்பு உள்ளது. தரை தவறு", உயர் மின்னழுத்த விநியோக தரநிலைகளை பூர்த்தி செய்கிறது.

④ ரிமோட் ஆபரேஷன் மற்றும் பராமரிப்பு: முழு ஆற்றல் பிரிவு 4G/WiFi நெட்வொர்க்கிங்கை ஆதரிக்கிறது, மேலும் பெரிய பிரிவு கவனிக்கப்படாத செயல்பாட்டை அடைய தொழில்துறை DCS அமைப்புடன் இணைக்கப்பட்டுள்ளது.

4. சுற்றுச்சூழல் பாதுகாப்பு மற்றும் வரிசைப்படுத்தல் வடிவமைப்பு

• பாதுகாப்பு சாய்வு: சிறிய பிரிவு IP54, நடுத்தர மற்றும் பெரிய பிரிவு IP54 (வெடிப்பு-தடுப்பு IP65 விருப்பமானது), பெரியது பிரிவு IP65 (வெடிப்பு-தடுப்பு மாதிரி Ex dⅡB T4), அனைத்தும் ≥500 மணிநேரத்திற்கு உப்பு தெளிப்பு சோதனையில் தேர்ச்சி பெற்றுள்ளன;

• வரிசைப்படுத்தல் முறை: 20-50KW சிறிய பிரிவுகளுக்கு, டிரெய்லர் பொருத்தப்பட்ட வகை (டிராக்ஷன் ஹூக் + சப்போர்ட் லெக்) கிடைக்கிறது. நடுத்தர மற்றும் பெரிய பிரிவுகளுக்கு, நிலையான வகை அல்லது கொள்கலன் வகை கிடைக்கிறது. பெரிய பிரிவுகளுக்கு, கொள்கலன் வகை தரநிலை (சாலை போக்குவரத்திற்கு ஏற்றது மற்றும் வந்த 12 மணி நேரத்திற்குள் பயன்படுத்தப்படலாம்).

பவர் தேர்வு (அனைத்து சக்தி வரம்புகளிலும் துல்லியமான பொருத்தம்)

1.கோர் தேர்வு அடிப்படை

தேர்வு அளவு	20-200KW (சிறியது)	200-800KW (நடுத்தர/பெரிய)	800-2000KW (பெரியது)
ஏற்ற வகை	குடியிருப்பு எதிர்ப்பு / சிறிய தூண்டல் சுமைகள் (விளக்குகள், நீர் குழாய்கள்).	வணிக கலப்பு சுமைகள் (ஏர் கண்டிஷனிங், குளிர் சங்கிலி), சிறிய/நடுத்தர தொழில்துறை சுமைகள்.	தொழில்துறை கனரக சுமைகள் (பெரிய மோட்டார்கள், உயர் மின்னழுத்த உபகரணங்கள்).
காட்சி இரைச்சல் வரம்பு	குடியிருப்பு பகுதிகள்: ≤55dB (நாள்) / ≤45dB (இரவு); வணிகப் பகுதிகள்: ≤60dB.	பொது வசதிகள்: ≤65dB; சிறு/நடுத்தர தொழில்: ≤70dB.	பெரிய தொழில்துறை: ≤75dB; வெடிப்பு-தடுப்பு காட்சிகள் GB 3836.1 உடன் இணங்க வேண்டும்.
செயல்படும் நேரம்	அவசர காப்புப்பிரதி (≤2 மணிநேரம்/நாள்); குறுகிய கால பிரதான சக்தி (2-8 மணிநேரம்/நாள்).	பிரதான சக்தி (8-16 மணிநேரம் / நாள்); தொடர்ச்சியான செயல்பாடு (16-24 மணிநேரம் / நாள்).	தொடர்ச்சியான செயல்பாடு (24 மணிநேரம்/நாள், ≥8000 மணிநேரம்/வருடம்).
மின் விநியோக அமைப்பு	குறைந்த மின்னழுத்த விநியோகம் (380V/220V).	குறைந்த/உயர் மின்னழுத்த விநியோகம் (380V/6kV).	உயர் மின்னழுத்த விநியோகம் (6kV/10kV), கட்டம் இணைப்பை ஆதரிக்கிறது.

2.வழக்கமான காட்சிகளுக்கான ஆற்றல் பரிந்துரை

காட்சி வகை	ஏற்ற விவரங்கள்	பரிந்துரைக்கப்பட்ட ஆற்றல் வரம்பு	பரிந்துரைக்கப்பட்ட கட்டமைப்பு
சமூக அவசரநிலை (500 குடும்பங்கள்)	எலிவேட்டர்கள் (11kW × 2) + தண்ணீர் குழாய்கள் (5kW × 2) + லைட்டிங் (5kW)	20-30KW	30KW சைலண்ட் மாடல் (68dB), ATS ஆட்டோ ஸ்விட்ச்சிங் உடன்
நடுத்தர அளவிலான மருத்துவமனை (500 படுக்கைகள்)	இயக்க அறைகள் (50kW) + ICU (30kW) + HVAC (100kW)	200-250KW	250KW இரட்டை மின்னழுத்த மாதிரி (380V/6kV), ரிமோட் கண்காணிப்புடன்
பெரிய தரவு மையம் (10,000 m²)	சர்வர்கள் (800kW) + HVAC (600kW) + லைட்டிங் (100kW)	1500-2000KW (இணையாக 2 x 800KW)	800KW உயர் மின்னழுத்த மாதிரி (10kV), வெடிப்பு-தடுப்பு கொள்கலன்
தொழில் பூங்கா (10 நிறுவனங்கள்)	உற்பத்தி கோடுகள் (500kW) + தண்ணீர் குழாய்கள் (200kW) + விளக்குகள் (100kW)	800-1000KW	1000KW ஹெவி-டூட்டி மாடல், கிரிட் பீக் ஷேவிங்கை ஆதரிக்கிறது

பயன்பாட்டு முறை (முழு ஆற்றல் வரம்பு படிப்படியான செயல்பாடு)

1.தொடக்கத்திற்கு முந்தைய ஆய்வு (சக்தியால் வேறுபடுத்தப்பட்டது)

சக்தி வரம்பு	ஆய்வு கவனம்	தகுதி தரநிலை
20-200KW	என்ஜின் ஆயில் நிலை, எரிபொருள் நிலை, அடைப்பு சீல், ஏடிஎஸ் நிலை	MAX-MIN மதிப்பெண்களுக்கு இடையே எண்ணெய் நிலை; எரிபொருள் ≥ 1/2 தொட்டி; காற்று புகாத உறை (காற்று கசிவு இல்லை); ஏடிஎஸ் "ஆட்டோ" என அமைக்கப்பட்டது.
200-800KW	குளிரூட்டும் நிலை, உயர் மின்னழுத்த இணைப்புகள் (6kV மாதிரிகள்), இணை அளவுருக்கள்	நிரப்பு வரியில் குளிரூட்டி; HV இணைப்புகள் பாதுகாப்பானவை; இணையான தொடர்பு இயல்பானது.
800-2000KW	உயர் மின்னழுத்த காப்பு எதிர்ப்பு, ஹைட்ராலிக் தொடக்க எண்ணெய் நிலை, வெடிப்பு-தடுப்பு கூறுகள்	காப்பு எதிர்ப்பு ≥100 MΩ (2500V மெகர்); ஹைட்ராலிக் எண்ணெய் நிலை சாதாரண; வெடிப்பு-தடுப்பு மேற்பரப்புகள் சேதமடையாத.

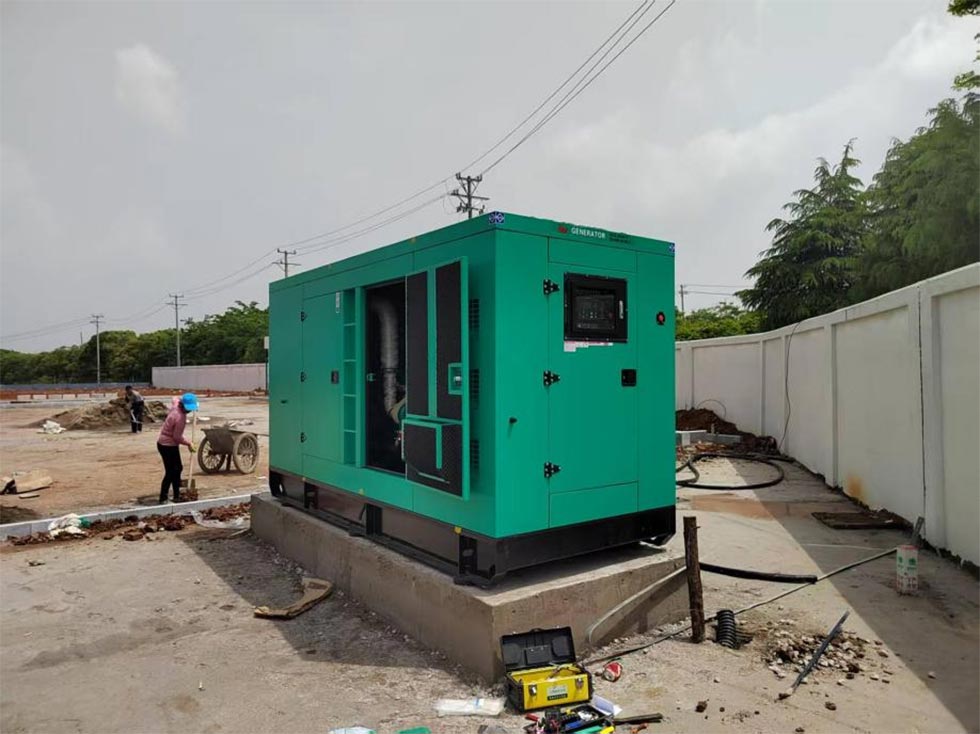

Silent Diesel Generator set

2.தொடக்க செயல்பாடு (சக்தி பிரிவு செயல்முறை)

(1) 20-200KW (கைமுறை/தானியங்கி)

1. கையேடு: எரிபொருள் வால்வைத் திற சுவிட்ச் → சுமை ≤50%.

2. தானியங்கி: ATS "தானியங்கி" → மெயின் மின்சாரம் தடைபடும் போது தானாகவே தொடங்கும் → சுமைகள் (தலையீடு இல்லை தேவை).

(2) 200-800KW (இரட்டை மின்னழுத்தம்/பல அலகுகள்)

1. ஒற்றை அலகு: மின்னழுத்த வரம்பை உறுதிப்படுத்தவும் → 60 வினாடிகளுக்கு முன்கூட்டியே சூடு உயர் மின்னழுத்த சுவிட்ச் → சுமை ≤30%;

2. மல்டி யூனிட்: ஹோஸ்ட் ஸ்டார்ட்அப் → ஸ்லேவ் ஸ்டார்ட்அப் → "பேரலல்" மோடு → தானியங்கி சுமை விநியோகம் → தேவைக்கேற்ப ஏற்றுகிறது.

(3) 800-2000KW (உயர் மின்னழுத்தம்/கனரகம்)

1. உயர் மின்னழுத்த தயாரிப்பு: சுவிட்ச் கேபினட்டின் "கிரவுண்டிங் சுவிட்சை" திறக்கவும் → "டிஸ்கனெக்டரை" மூடு → சரிபார்க்கவும் மின்சாரம் இல்லை.

2. தொடக்கம்: ஹைட்ராலிக் ஸ்டார்ட்அப் → வேகம் 1500r/நிமிடம் பிரேக்கர் → படிநிலை ஏற்றுதல் (20%→50%→80%→100%).

3. செயல்பாடு கண்காணிப்பு மற்றும் பணிநிறுத்தம்

• கண்காணிப்பு கவனம்: சிறிய பிரிவுகளுக்கு, இரைச்சல் மதிப்புகளுக்கு கவனம் செலுத்துங்கள்; நடுத்தர மற்றும் பெரிய பிரிவுகளுக்கு, கவனம் செலுத்துங்கள் உயர் மின்னழுத்த அளவுருக்கள் மற்றும் இணையான சமநிலை.

• பணிநிறுத்தம் செயல்முறை:

① 20-200KW: இறக்கவும் → ஸ்விட்ச் ஆஃப் → 5 நிமிடங்களுக்கு செயலற்ற நிலையில் → நிறுத்தவும் → எரிபொருள் வால்வை மூடவும்.

② 800-2000KW: படி-படி இறக்குதல் → உயர் மின்னழுத்த சர்க்யூட் பிரேக்கரை உடைத்தல் → "கிரவுண்டிங் சுவிட்சை" மூடுதல் → 10 நிமிடங்களுக்கு சுமை இல்லை → பணிநிறுத்தம்.

பாதுகாப்பு மற்றும் பாதுகாப்பு (முழு ஆற்றல் பிரிவுகளுக்கான தரப்படுத்தல் விவரக்குறிப்புகள்)

1.நிறுவல் பாதுகாப்பு (சக்தியால் வகைப்படுத்தப்பட்டது)

சக்தி வரம்பு	நிறுவல் தேவைகள்	இணக்க தரநிலைகள்
20-200KW	தாங்கும் திறன் ≥1.2 மடங்கு அலகு எடை, குடியிருப்பு பகுதிக்கான தூரம் ≥10 மீட்டர்	சத்தம் ஜிபி 12348, கிரவுண்டிங் ரெசிஸ்டன்ஸ் ≤4Ω உடன் இணங்குகிறது
200-800KW	அடிப்படை தடிமன் ≥300மிமீ (வலுவூட்டப்பட்ட கான்கிரீட்), உயர் மின்னழுத்த பாதுகாப்பு தூரம் ≥2 மீட்டர்	GB 50060 உயர் மின்னழுத்தத் தரத்துடன் இணங்குகிறது, 2 x 8kg தீயை அணைக்கும் கருவிகள் பொருத்தப்பட்டுள்ளன
800-2000KW	கொள்கலன் பராமரிப்பு அனுமதி ≥2 மீட்டர், வெடிப்பு-தடுப்பு காற்றோட்டம் ≥30 காற்று மாற்றங்கள்/மணிநேரம்	GB 3836.1 வெடிப்பு-தடுப்பு தரநிலை, அடிப்படை எதிர்ப்பு ≤10Ω (உயர் மின்னழுத்தம்) உடன் இணங்குகிறது

2. செயல்பாட்டு பாதுகாப்பு (முக்கிய இடர் தடுப்பு மற்றும் கட்டுப்பாடு

• சிறிய பகுதி: செயல்பாட்டின் போது அமைதியான அட்டையைத் திறக்க வேண்டாம். எரிபொருள் நிரப்பும் போது குளிர்விக்க இயந்திரத்தை நிறுத்தவும்.

• பெரிய பிரிவு: உயர் மின்னழுத்த செயல்பாட்டிற்கு, இரண்டு பேர் ஒத்துழைக்க வேண்டும் (இன்சுலேடிங் ஆடை + இன்சுலேடிங் கருவிகள்). சுமையின் கீழ் துண்டிக்கப்படுவதை இழுக்க கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.

• அவசர பதில்: உயர் மின்னழுத்த கசிவு ஏற்படும் போது, மேல்-நிலை மின் இணைப்பைத் துண்டிக்கவும் → உடன் இயக்கவும் காப்பிடப்பட்ட உபகரணங்கள் → பிழையை சரிசெய்தல். பாதுகாப்பற்ற தொடர்பு கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.

3. பாதுகாப்பைப் பேணுதல் (முழு ஆற்றல் வரம்பு சுழற்சி வேறுபாடு)

•20-200KW: வடிகட்டித் திரையைத் தவறாமல் சுத்தம் செய்து, ஒலியை உறிஞ்சும் பருத்தியைச் சரிபார்த்து, ஒவ்வொரு 500க்கும் எஞ்சின் ஆயிலை மாற்றவும் மணி.

800-2000KW க்கு: உயர் மின்னழுத்த அமைப்புகளின் காப்பு ஒவ்வொரு காலாண்டிலும் சோதிக்கப்படுகிறது, மேலும் ரிலே பாதுகாப்பு அளவீடு செய்யப்படுகிறது. ஆண்டுதோறும். இது Kecheng விற்பனைக்குப் பிந்தைய சேவையால் மேற்கொள்ளப்படுகிறது.

பராமரிப்பு சுழற்சி அட்டவணை (முழு ஆற்றல் வரம்பிற்கு பிரத்தியேகமானது)

பராமரிப்பு நிலை	20-200KW (சிறியது)	200-800KW (நடுத்தர/பெரிய)	800-2000KW (பெரியது)	பொறுப்புள்ள கட்சி
தினசரி	தினசரி: எண்ணெய் அளவுகள், சத்தம், ஏடிஎஸ் நிலையை சரிபார்க்கவும்.	தினசரி: எண்ணெய் நிலைகள், உயர் மின்னழுத்த அளவுருக்கள், இணையான நிலை ஆகியவற்றைச் சரிபார்க்கவும்.	தினசரி: எண்ணெய் அளவுகள், உயர் மின்னழுத்த காப்பு, வெடிப்பு-தடுப்பு கூறுகளை சரிபார்க்கவும்.	பயனர் O&M குழு
வாரந்தோறும்	வாரந்தோறும்: வடிகட்டிகளை சுத்தம் செய்யவும், பெல்ட்களை சரிபார்க்கவும்.	வாரந்தோறும்: வடிகட்டிகளை சுத்தம் செய்யுங்கள், குளிரூட்டும் முறையை சரிபார்க்கவும்.	வாரந்தோறும்: வடிகட்டிகளை சுத்தம் செய்யுங்கள், ஹைட்ராலிக் அமைப்பை சரிபார்க்கவும்.	பயனர் O&M குழு
மாதாந்திர	மாதாந்திர: எரிபொருள் வடிகட்டியை மாற்றவும், கட்டுப்படுத்தி அளவீடு செய்யவும்.	மாதாந்திர: எரிபொருள்/காற்று வடிகட்டிகளை மாற்றவும், உயர் மின்னழுத்த இணைப்புகளை ஆய்வு செய்யவும்.	மாதாந்திர: எரிபொருள்/காற்று வடிகட்டிகளை மாற்றவும், வெடிப்பு-தடுப்பு மேற்பரப்புகளை சுத்தம் செய்யவும்.	பயனர் O&M குழு
காலாண்டு	ஒவ்வொரு 3 மாதங்களுக்கும்: எண்ணெய் வடிகட்டியை மாற்றவும், ஒலியை உறிஞ்சும் பருத்தியை ஆய்வு செய்யவும்.	ஒவ்வொரு 3 மாதங்களுக்கும்: எண்ணெய் வடிகட்டியை மாற்றவும், குளிரூட்டும் முறையை சுத்தம் செய்யவும், இணையான செயல்பாட்டை அளவீடு செய்யவும்.	ஒவ்வொரு 3 மாதங்களுக்கும்: எண்ணெய் வடிகட்டியை மாற்றவும், உயர் மின்னழுத்த இன்சுலேஷனை சோதிக்கவும், ஹைட்ராலிக் எண்ணெயைச் சரிபார்க்கவும்.	கெச்செங் சேவை + பயனர் குழு
ஆண்டு	ஆண்டுதோறும்: என்ஜின் ஆய்வு, சோதனை இரைச்சல் குறைப்பு செயல்திறன்.	ஆண்டுதோறும்: என்ஜின் ஆய்வு, உயர் மின்னழுத்த ரிலே பாதுகாப்பை அளவீடு செய்யுங்கள்.	ஆண்டுதோறும்: என்ஜின் ஆழமான ஆய்வு, விரிவான உயர் மின்னழுத்த அமைப்பு பிழைத்திருத்தம்.	கெச்செங் சேவை பொறியாளர்
