உயர் சக்தி டீசல் ஜெனரேட்டர் தொகுப்பு

சீனா கெச்செங் இந்த உயர் சக்தி டீசல் ஜெனரேட்டரை உருவாக்கியது, குறிப்பாக பெரிய தொழில்துறை அல்லது உள்கட்டமைப்பு திட்டங்களுக்கு உயர்-சக்தி டீசல் ஜெனரேட்டர் செட் வாங்குவதற்கு. இந்தத் தொடர் அலகுகள் அதிக சுமை தாக்கத்தை தாங்கும் திறன் மற்றும் 24 மணிநேர தொடர்ச்சியான செயல்பாட்டு திறன் கொண்ட சுய-வளர்ச்சி பெற்ற உயர் மின்னழுத்த அறிவார்ந்த கட்டுப்பாட்டு அமைப்பை ஏற்றுக்கொள்கிறது. அதிகபட்சமாக 15,000 மணிநேர உத்தரவாதத்தை வழங்கும் முக்கிய கூறுகள்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

கெச்செங்கால் சீனாவில் தயாரிக்கப்பட்ட உயர் சக்தி டீசல் ஜெனரேட்டர் அதிக சுமை தொடக்க மற்றும் தொடர்ச்சியான தேவைகளை பூர்த்தி செய்ய முடியும் அறுவை சிகிச்சை. மல்டி-மெஷின் பேரலலை ஆதரிக்க இது சுய-வளர்ச்சியடைந்த உயர் மின்னழுத்த அறிவார்ந்த கட்டுப்படுத்தியை ஒருங்கிணைக்கிறது இணைப்பு மற்றும் உயர் மின்னழுத்த கண்காணிப்பு, மற்றும் செயல்பாடு நிலையானது மற்றும் நம்பகமானது. இன் பாதுகாப்பு அமைப்பு உபகரணங்கள் உறுதியானவை மற்றும் வெவ்வேறு சுற்றுச்சூழல் நிலைமைகளுக்கு மாற்றியமைக்க முடியும். தயாரிப்பு தேசியத்துடன் கண்டிப்பாக கடைபிடிக்கப்படுகிறது தொழில்நுட்ப தரநிலைகள். முக்கிய கூறுகள் நீண்ட உத்தரவாதக் காலத்துடன் வழங்கப்படுகின்றன, மேலும் அதிக சக்தி, நீண்டது உத்தரவாத நேரம். பெரிய தொழிற்சாலைகள், சுரங்கங்கள், முக்கிய, காப்பு அல்லது உச்ச ஷேவிங் மின்சாரம் ஆகியவற்றிற்கு இது நன்கு மாற்றியமைக்கப்படலாம். கனரக உள்கட்டமைப்பு, ஆற்றல் தளங்கள் மற்றும் பிற இடங்கள், குறிப்பாக அதிக சுமை பயன்பாட்டு காட்சிகளுக்கு ஏற்றது மின்சாரம் வழங்குவதற்கான தரநிலைகள் மற்றும் தொடர்ச்சியான தேவைகள். ஒரு உள்நாட்டு தொழிற்சாலையாக, கெச்செங் வழங்குவதில் உறுதியாக உள்ளது இத்தகைய முக்கியமான கோரிக்கைகளுக்கு தொழில்முறை மின்சாரம் வழங்கல் தீர்வுகள்.

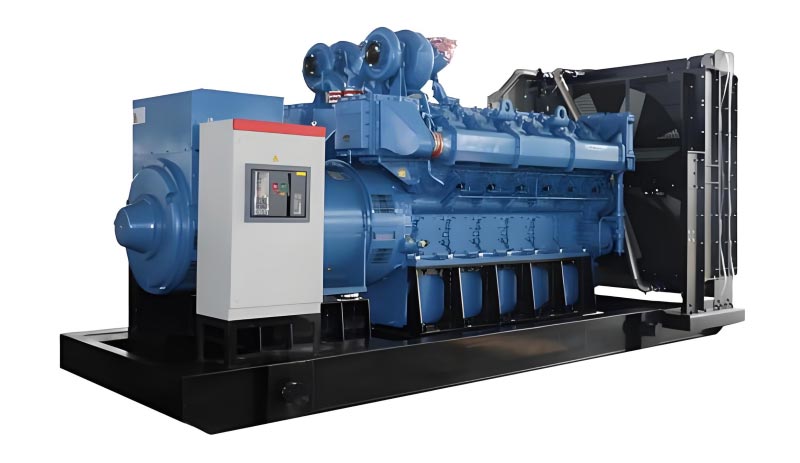

High Power Diesel Generator Set

கெச்செங் 800-3000KW உயர்-சக்தி டீசல் ஜெனரேட்டர் செட்கள் தேவைகளுக்கு பதிலளிக்கும் வகையில் உருவாக்கப்பட்ட முக்கிய உபகரணங்களாகும். "தொழில்துறை கனரக மின்சாரம் + ஆற்றல் அமைப்பு உத்தரவாதம்", மூன்று சக்தி வரம்புகளை உள்ளடக்கியது: 800-1500KW (பெரியது), 1500-2000KW (சூப்பர்-லார்ஜ்), மற்றும் 2000-3000KW (ஹெவி-டூட்டி) பின்வருமாறு:

பவர் Clகழுதை	முக்கிய அம்சங்கள்	முக்கிய பயன்பாடுகள்
800-1500KW (பெரியது)	6kV/10kV உயர் மின்னழுத்த ஒத்திசைவான ஜெனரேட்டர், ஒருங்கிணைந்த "மேம்படுத்தப்பட்ட குளிரூட்டும் அமைப்பு + அடிப்படை நுண்ணறிவு கட்டுப்பாடு"	நடுத்தர அளவிலான தொழில்துறை பூங்காக்கள், பெரிய தரவு மையங்களுக்கான தொழில்துறை முதன்மை/காத்திருப்பு சக்தி
1500-2000KW (அதிக-பெரியது)	நிலையான உயர் மின்னழுத்த சுவிட்ச் கியர் (ABB/Siemens பாகங்கள்), மேம்படுத்தப்பட்ட "மல்டி-யூனிட் பேரலலிங் + ரிமோட் நோய் கண்டறிதல்"	பெரிய ஆற்றல் தளங்கள், துறைமுக முனையங்கள்
2000-3000KW (ஹெவி-டூட்டி)	10kV/35kV உயர் மின்னழுத்த வெளியீட்டை ஆதரிக்கிறது; விருப்பமான வெடிப்பு-தடுப்பு / அதிக உயரம் / குறைந்த வெப்பநிலை மாற்றங்கள்	சுரங்க கனரக உபகரணங்கள், மெகா டேட்டா சென்டர்கள், எரிவாயு மின்நிலைய பீக் ஷேவிங்

பயன்பாட்டு காட்சிகள் (அதிக சக்தி அர்ப்பணிக்கப்பட்ட தழுவல்)

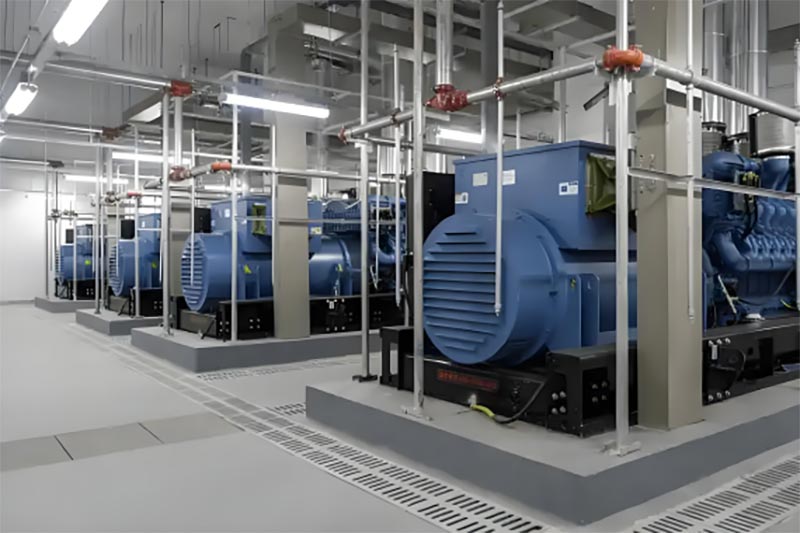

High Power Diesel Generator Set

1. பெரிய அளவிலான தொழில்துறை உற்பத்தி காட்சிகள் (800-2000KW)

• பொருந்தக்கூடிய காட்சிகள்: வாகன வாகன உற்பத்தியாளர்கள் (ஸ்டாம்பிங் உற்பத்தி வரிகள், வெல்டிங் ரோபோ குழுக்கள்), உலோக ஆலைகள் (எஃகு தயாரிப்பதற்கான வெடி உலை விசிறிகள், எஃகு உருட்டல் உபகரணங்கள்), இரசாயன தொழில் பூங்காக்கள் (பெரிய எதிர்வினை பாத்திரங்கள், சுற்றும் நீர் பம்ப் கிளஸ்டர்கள்)

• முக்கிய மதிப்பு: மதிப்பிடப்பட்ட தொடக்க மின்னோட்டத்தை விட மூன்று மடங்கு தாங்கும் (கடுமையான மோட்டார் உபகரணங்களுடன் இணக்கமானது, 2000KW அலகு 6000KW மோட்டாரைத் தொடங்க முடியும் என்பதால், அலகு வெளியே செல்வதைத் தடுக்கிறது. 24 மணி நேர தொடர்ச்சியை ஆதரிக்கிறது முழு-சுமை செயல்பாடு (வருடாந்திர செயல்பாட்டு நேரம் ≥ 8,000 மணிநேரம்) உற்பத்தி வரி தடைபடாமல் இருப்பதை உறுதிசெய்யும். அது "தேவைக்கேற்ப சுமை சரிசெய்தல்" அடைய தொழிற்சாலை DCS அமைப்புடன் இணைக்கப்படலாம், வருடாந்திர ஆற்றல் சேமிப்பு விகிதத்துடன் 8% முதல் 12% வரை.

2. சூப்பர்-லார்ஜ் டேட்டா சென்டர் காட்சிகள் (1500-3000KW)

• பொருந்தக்கூடிய காட்சிகள்: எல்லை தாண்டிய கிளவுட் கம்ப்யூட்டிங் மையங்கள் (100,000 + கேபினட் சர்வர் கிளஸ்டர்கள், 10kV/35kV உயர் மின்னழுத்த மின் விநியோகம்), நிதித் தரவு மையங்கள் (முக்கிய வர்த்தக அமைப்புகளுக்கான காப்புப் பிரதி மின்சாரம், பூஜ்யம் குறுக்கீடு தேவைகள்)

• முக்கிய மதிப்பு: உயர் மின்னழுத்த மாதிரிகள் (10kV/35kV) உயர் மின்னழுத்த மின் விநியோகத்துடன் நேரடியாக இணைக்கப்பட்டுள்ளன தரவு மையத்தின் அமைப்பு, ஸ்டெப்-டவுன் இழப்புகளைக் குறைக்கிறது (குறைந்த மின்னழுத்த அலகுகளுடன் ஒப்பிடும்போது 5% -8% ஆற்றல் சேமிப்பு). அதிக சக்தி தரம் (மின்னழுத்த விலகல் வீதம் ≤2%, அதிர்வெண் நிலைத்தன்மை ≤±0.1Hz), துல்லியமான சேவையகங்களைப் பாதுகாத்தல்; இணையாக ஆதரிக்கிறது பல அலகுகளின் இணைப்பு (இணைந்து செயல்படும் மூன்று 1000KW அலகுகள் போன்றவை), விரிவாக்கத் தேவைகளைப் பூர்த்தி செய்கிறது தரவு மையங்கள். ஒரு யூனிட்டின் செயலிழப்பு ஒட்டுமொத்த மின்சார விநியோகத்தை பாதிக்காது.

3. சுரங்க மற்றும் வள மேம்பாட்டு காட்சிகள் (1000-2500KW)

• பொருந்தக்கூடிய காட்சிகள்: திறந்தவெளி சுரங்கங்கள் (சுரங்க நொறுக்கிகள், சுரங்க டிரக்குகளுக்கான சார்ஜிங் அமைப்புகள்), நிலத்தடி நிலக்கரி சுரங்கங்கள் (வென்டிலேட்டர்கள், வடிகால் குழாய்கள், வெடிப்பு-தடுப்பு வகைகள்), இரும்பு அல்லாத உலோக சுரங்கங்கள் (கனிம செயலாக்க உபகரணங்கள், உருகும் உலைகள்)

• முக்கிய மதிப்பு: வெடிப்பு-தடுப்பு மாதிரி Ex dⅡB T4 தரநிலைக்கு இணங்குகிறது மற்றும் எரியக்கூடிய மற்றும் சுரங்கங்களில் வெடிக்கும் சூழல்கள்; இயந்திரம் "ஹெவி ஆயில்/டீசல் இரட்டை எரிபொருள் மாறுதல்" (விரும்பினால்) ஏற்றுக்கொள்கிறது. தொலைதூர சுரங்கங்களுக்கான எரிபொருள் போக்குவரத்து செலவைக் குறைக்கிறது. உடல் அதிக வலிமை கொண்ட மாங்கனீசு எஃகால் ஆனது (தாக்க-எதிர்ப்பு மற்றும் அரிப்பை-எதிர்ப்பு), என்னுடைய தூசியின் கடுமையான வேலை நிலைமைகளைத் தாங்கும் திறன் மற்றும் அதிர்வு, ≥15,000 மணிநேர MTBF உடன்.

4. துறைமுகம் மற்றும் கனரக உள்கட்டமைப்பு காட்சிகள் (800-2000KW)

• பொருந்தக்கூடிய காட்சிகள்: சர்வதேச துறைமுகங்கள் (கன்டெய்னர் குவே கிரேன்கள், கேன்ட்ரி கிரேன்கள்), குறுக்கு கடல் பாலங்கள் (பாலம் விளக்குகள், கண்காணிப்பு அமைப்புகள், காற்றை எதிர்க்கும் கருவிகள்), ரயில்வே மையங்கள் (உயர் மின்னழுத்த இழுவை மின்சாரம் வழங்கல் காப்புப்பிரதி அதிவேக ரயில் நிலையங்கள்)

• முக்கிய மதிப்பு: "அடிக்கடி தொடங்கும்-நிறுத்தம் + ஏற்ற இறக்கமான சுமை" (குவே கிரேன்களின் இடைப்பட்ட செயல்பாடு போன்றவை) எதிர்ப்பு அலகு மறுமொழி வேகம் ≤1 வினாடி, மின்னழுத்த ஏற்ற இறக்கங்களைத் தவிர்க்கிறது; உயர் மின்னழுத்த வெளியீடு (10kV) உடன் இணக்கமானது துறைமுகங்களின் உயர் மின்னழுத்த விநியோக நெட்வொர்க், மின்மாற்றிகளின் கட்டமைப்பைக் குறைக்கிறது. IP54 பாதுகாப்பு (IP65 க்கான சில மாதிரிகள்), துறைமுகங்களில் அதிக உப்பு தெளிப்பு மற்றும் ஈரப்பதமான சூழல்களுக்கு ஏற்றது, வேலையில்லா நேரத்தைப் பற்றி கவலை இல்லை ஆண்டு.

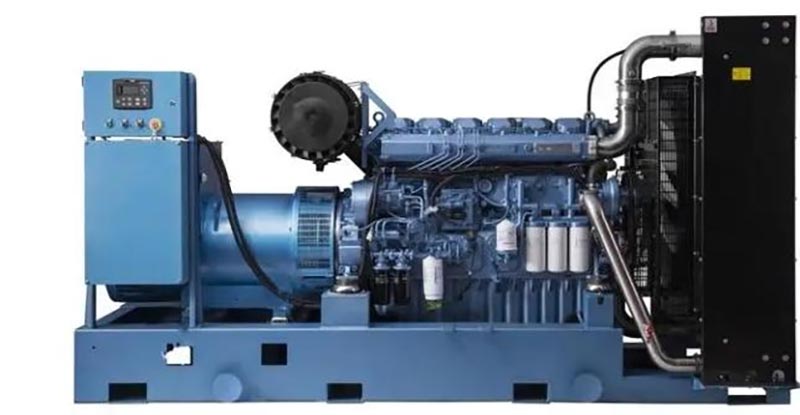

High Power Diesel Generator Set

5. எனர்ஜி பேஸ் மற்றும் பீக் ஷேவிங் காட்சிகள் (1500-3000KW)

• பொருந்தக்கூடிய காட்சிகள்: ஒளிமின்னழுத்த/காற்றாலைப் பண்ணைகள் (ஆற்றலைச் சேமிப்பதற்கான காப்புப் பிரதி ஆதாரங்கள் இடைவிடாதவற்றை ஈடுசெய்யும் மின் உற்பத்தி இடைவெளிகள்), எரிவாயு மின் நிலையங்கள் (கட்டம் சுமை ஏற்ற இறக்கங்களை மென்மையாக்குவதற்கான உச்ச ஷேவிங் காப்பு அலகுகள்), தொலைதூர பகுதிகளில் உள்ள சுயாதீன மின் கட்டங்கள் (தீவுகள், பீடபூமிகள், முக்கிய மின்சாரம் போன்றவை)• முக்கிய மதிப்பு: உச்ச சவரன் மறுமொழி நேரம் ≤10 வினாடிகள், இது பவர் கிரிட்டின் சுமை இடைவெளியை விரைவாக நிரப்பும் (காற்று சக்தி குறையும் போது கூர்மையாக); உயர்-உயர மாடலுக்கான (5,000 மீட்டர் உயரத்தில்) சக்தி திருத்தம் காரணி ≥0.85, மற்றும் குறைந்த வெப்பநிலை மாதிரிக்கான தொடக்க வெற்றி விகிதம் (-30℃ இல்) ≥99%. மின் கட்டத்துடன் இணைப்பை ஆதரிக்கவும் "உச்ச பள்ளத்தாக்கு மின்சார விலை மேம்படுத்தல்" அடைய மற்றும் ஆற்றல் செயல்பாட்டு செலவுகளை குறைக்க அனுப்புதல் அமைப்பு.

தயாரிப்பு நன்மைகள் (உயர் சக்தி முக்கிய போட்டித்திறன்)

நன்மை வகை	800-1500KW (பெரியது)	1500-2000KW (அதிக-பெரியது)	2000-3000KW (ஹெவி-டூட்டி)	பயனர் நடைமுறை மதிப்பு
அதிக சுமை சகிப்புத்தன்மை	வலுவூட்டப்பட்ட என்ஜின் பிஸ்டன்கள் (உடை-எதிர்ப்பு அலாய்), 1 மணிநேரத்திற்கு 120% மதிப்பிடப்பட்ட சுமைகளைத் தாங்கும்	டர்போசார்ஜ் செய்யப்பட்ட இன்டர்கூலிங் சிஸ்டம் (40% அதிக காற்று உட்கொள்ளல்), 30 நிமிடங்களுக்கு 150% மதிப்பிடப்பட்ட சுமைகளைத் தாங்கும்	அல்ட்ரா-ஹெவி-டூட்டி இன்ஜின் பிளாக் (கச்சிதமான கிராஃபைட் இரும்பு), 10 நிமிடங்களுக்கு 200% மதிப்பிடப்பட்ட சுமையைத் தாங்கும்	கனரக தொழில்துறை உபகரணங்களின் தொடக்க எழுச்சிகளைக் கையாளுகிறது, யூனிட் காரணமாக உற்பத்தி வரி வேலையில்லா நேரத்தைத் தடுக்கிறது தோல்வி
உயர் மின்னழுத்த இணக்கத்தன்மை	6kV/10kV உயர் மின்னழுத்த வெளியீடு, இன்சுலேஷன் வகுப்பு H	10kV/35kV உயர் மின்னழுத்த வெளியீடு, ஒருங்கிணைந்த உயர் மின்னழுத்த சுவிட்ச் கியர் (ABB கூறுகள்)	10kV/35kV உயர் மின்னழுத்த வெளியீடு, கட்டம் அனுப்புதலை ஆதரிக்கிறது (ஸ்டேட் கிரிட் தரநிலைகளுடன் இணங்குகிறது)	உயர் மின்னழுத்த விநியோக அமைப்புகளுடன் நேரடியாக இணைக்கிறது, ஸ்டெப்-டவுன் உபகரணங்களில் முதலீட்டைக் குறைக்கிறது, 5%-8% ஆற்றல் சேமிப்பு
நீண்ட கால செயல்பாட்டு நம்பகத்தன்மை	MTBF ≥ 12,000 மணிநேரம், இரட்டை சுற்று நீர் குளிரூட்டும் அமைப்பு	MTBF ≥ 15,000 மணிநேரம், கட்டாய உயவு + எண்ணெய்-எரிவாயு பிரிப்பு அமைப்பு	MTBF ≥ 18,000 மணிநேரம், என்ஜின் சிலிண்டர் லைனர் வாட்டர் ப்ரீஹீட்டிங் + ஆயில் ப்ரீஹீட்டிங்	24 மணிநேர தொடர்ச்சியான செயல்பாடு, வருடாந்திர வேலையில்லா நேரம் ≤ 1 மணிநேரம், ஆற்றல்/தொழில்துறை அமைப்பு நிலைத்தன்மையை உறுதி செய்கிறது
அறிவார்ந்த O&M திறன்	அடிப்படை தொலை கண்காணிப்பு (மின்னழுத்தம்/நடப்பு/தவறான எச்சரிக்கை)	மல்டி-யூனிட் பேரலல் கண்ட்ரோல் + பீக்/ஆஃப்-பீக் பவர் மேனேஜ்மென்ட், தவறு எச்சரிக்கை துல்லியம் ≥98%	உயர் மின்னழுத்த கண்காணிப்பு + கிரிட் டிஸ்பாட்ச் ஒருங்கிணைப்பு, 100% தொலை நோயறிதல் கவரேஜ்	ஒரு ஆபரேட்டர் 8-12 யூனிட்களை நிர்வகிக்க முடியும், தொழிலாளர் செலவைக் குறைக்கிறது, செயலில் தவறு கண்டறிதலை செயல்படுத்துகிறது
தனிப்பயனாக்குதல் திறன்	விருப்ப வெடிப்பு-ஆதாரம் / குறைந்த வெப்பநிலை மாற்றங்கள்	விருப்ப இரட்டை எரிபொருள் அமைப்பு (டீசல்/கனரக எரிபொருள் எண்ணெய்) + கட்டம் இணைப்பு செயல்பாடு	விருப்பமான 35kV உயர் மின்னழுத்தம் + அதிக உயரம் / வெடிப்பு-தடுப்பு / அரிப்பை-எதிர்ப்பு பல மாற்றங்கள்	கூடுதல் இல்லாமல் சுரங்கங்கள், உயரமான பகுதிகள், துறைமுகங்கள் போன்ற சிறப்புக் காட்சிகளுக்குத் துல்லியமாக மாற்றியமைக்கிறது மறுசீரமைப்பு

தொழில்நுட்ப அளவுருக்கள் (முழு ஆற்றல் வரம்பு 800-3000KW)

அளவுரு வகை	800-1500KW (பெரியது)	1500-2000KW (அதிக-பெரியது)	2000-3000KW (ஹெவி-டூட்டி)
மதிப்பிடப்பட்ட ஆற்றல் (பிரதம/காத்திருப்பு)	800/880 - 1500/1650 kW	1500/1650 - 2000/2200 kW	2000/2200 - 3000/3300 kW
என்ஜின் பிராண்ட் / மாடல்	Yuchai YC6C280, Weichai WP15H400, கம்மின்ஸ் QSK19	Yuchai YC6K500, கம்மின்ஸ் QSK60, Weichai WP17H550	MAN D2876LE203, Weichai WP17H700, கம்மின்ஸ் QSK78
ஜெனரேட்டர் மின்னழுத்தம் / அதிர்வெண்	6kV/10kV, 50Hz (60Hz விருப்பத்தேர்வு)	10kV/35kV, 50Hz (60Hz விருப்பத்தேர்வு)	10kV/35kV, 50Hz (60Hz விருப்பத்தேர்வு)
சக்தி காரணி	0.8 (பின்தங்கிய), தனிப்பயனாக்கக்கூடியது 0.9 (பின்தங்கிய)	0.8 (பின்தங்கிய), தனிப்பயனாக்கக்கூடியது 0.9 (முன்னணி/பின்தங்கிய)	0.8 (பின்தங்கிய), தனிப்பயனாக்கக்கூடியது 0.9 (முன்னணி/பின்தங்கிய)
முழு சுமை எரிபொருள் நுகர்வு	195-205 g/(kW·h)	190-200 g/(kW·h)	185-195 g/(kW·h) (இரட்டை எரிபொருள் மாடல்களுக்கு 175 g/(kW·h) குறைவாக)
தொடக்க முறை	24V எலக்ட்ரிக் ஸ்டார்ட் + ஏர் ஸ்டார்ட் (இரட்டை காப்புப்பிரதி)	24V எலக்ட்ரிக் ஸ்டார்ட் + ஏர் ஸ்டார்ட் + ஹைட்ராலிக் ஸ்டார்ட் (டிரிபிள் பேக்கப்)	24V எலக்ட்ரிக் ஸ்டார்ட் + ஏர் ஸ்டார்ட் + ஹைட்ராலிக் ஸ்டார்ட் (டிரிபிள் பேக்கப்)
குளிரூட்டும் முறை	கட்டாய நீர் குளிரூட்டல் (இரட்டை சுற்று: ஜாக்கெட் நீர் + இன்டர்கூலர் நீர்)	கட்டாய நீர் குளிரூட்டல் + குளிரூட்டும் கோபுரம் (சுயாதீன சுழற்சி)	கட்டாய நீர் குளிரூட்டல் + குளிரூட்டும் கோபுரம் (இரட்டை சுயாதீன சுழற்சி)
பாதுகாப்பு மதிப்பீடு	IP54 (தரநிலை) / IP65 (வெடிப்பு-ஆதாரம்)	IP54 (தரநிலை) / IP65 (வெடிப்பு/அரிப்பு-ஆதாரம்)	IP65 (தரநிலை) / IP67 (சிறப்பு அரிப்பு-ஆதாரம்)
எரிபொருள் தொட்டி கொள்ளளவு	1000-2000 எல் (இயக்க நேரம் 12-20 மணிநேரம்)	2000-3000 எல் (இயக்க நேரம் 15-25 மணிநேரம்)	3000-5000 எல் (இயக்க நேரம் 20-30 மணிநேரம்), வெளிப்புற எரிபொருள் தொட்டியை ஆதரிக்கிறது
அலகு பரிமாணங்கள் (L × W × H)	6500×2800×3200 – 8000×3000×3500 மிமீ	8000×3200×3500 – 10000×3500×3800 மிமீ	10000×3800×4000 – 12000×4200×4500 மிமீ
அலகு எடை	8000-15000 கிலோ	15000-25000 கிலோ	25000-40000 கிலோ
உத்தரவாதக் காலம்	முக்கிய கூறுகள்: 2 ஆண்டுகள் / 12000 மணிநேரம்	முக்கிய கூறுகள்: 2 ஆண்டுகள் / 15000 மணிநேரம்	முக்கிய கூறுகள்: 2 ஆண்டுகள் / 18000 மணிநேரம்

தொழில்நுட்ப அம்சங்கள் (உயர் சக்தி பிரத்தியேக வடிவமைப்பு)

1. மேம்படுத்தப்பட்ட சக்தி அமைப்பு

High Power Diesel Generator Set

• எஞ்சின் மேம்படுத்தல்:

① 800-1500KW: Yuchai YC6C "உயர் அழுத்த பொது இரயில் (2000bar) + டர்போசார்ஜ்டு இன்டர்கூலிங்" ஆகியவற்றை ஏற்றுக்கொள்கிறது, இது அதிகரிக்கிறது எரிப்பு திறன் 15% மற்றும் எண்ணெய் மாற்ற சுழற்சியை 1000 மணிநேரத்திற்கு நீட்டிக்கிறது.

② 1500-2000KW: கம்மின்ஸ் QSK60 ஆனது V-வகை 16-சிலிண்டர் அமைப்பைக் கொண்டுள்ளது. சிலிண்டர் தொகுதி வெர்மிகுலரால் ஆனது கிராஃபைட் வார்ப்பிரும்பு (சாதாரண வார்ப்பிரும்பை விட 70% அதிக வலிமை கொண்டது), அதிக சுமைகளைத் தாங்கும் திறன் கொண்டது தாக்கங்கள்.

③ 2000-3000KW: MAN D2876 உடன் வெளியேற்றப்பட்ட பின்-சிகிச்சை அமைப்பு (SCR+DPF), யூரோ V/US டயர் 4 இறுதி உமிழ்வை சந்திக்கிறது தரநிலைகள், மற்றும் உலகளாவிய சுற்றுச்சூழல் பாதுகாப்பு தேவைகளுக்கு ஏற்ப.

• ஜெனரேட்டர் தொழில்நுட்பம்:

①உயர் மின்னழுத்த ஜெனரேட்டர் (6kV/10kV/35kV) எபோக்சி கண்ணாடி துணி குழாய்கள், வெப்பநிலை எதிர்ப்புடன் காப்பிடப்பட்டுள்ளது கிரேடு H (180℃) மற்றும் ஷார்ட் சர்க்யூட் தாங்கும் நேரம் ≥2 வினாடிகள்.

② இறக்குமதி செய்யப்பட்ட தூண்டுதல் அமைப்புகளுடன் (ஸ்டான்போர்ட், மராத்தான் போன்றவை) பொருத்தப்பட்டிருக்கும், மின்னழுத்த நிறுவ நேரம் ≤0.3 வினாடிகளில், மின்னழுத்த ஒழுங்குமுறை விகிதம் ≤± 0.5% ஆகும், மேலும் இது சுமை அதிர்ச்சிக்கு வலுவான எதிர்ப்பைக் கொண்டுள்ளது.

2. உயர் மின்னழுத்த விநியோக ஒருங்கிணைப்பு தொழில்நுட்பம்

• உயர் மின்னழுத்த சுவிட்ச் கியர்: ABB/Siemens வெற்றிட சர்க்யூட் பிரேக்கர்கள் மற்றும் ரிலே பாதுகாப்பு சாதனங்களுடன் ஒருங்கிணைக்கப்பட்டது (ஓவர் கரண்ட், ஓவர்வோல்டேஜ், கிரவுண்டிங் பாதுகாப்பு), இது ஜிபி 50060 "3-110 கேவி உயர் மின்னழுத்த வடிவமைப்பிற்கான குறியீடு" உடன் இணங்குகிறது சுவிட்ச்கியர் நிறுவல்கள்" மற்றும் பயனரின் உயர் மின்னழுத்த மின் கட்டத்துடன் நேரடியாக இணைக்கப்படலாம்.

• கிரிட் இணைப்பு கட்டுப்பாடு: பிசிசி பாயிண்ட் பொருத்தப்பட்ட ஸ்டேட் கிரிட்/எண்டர்பிரைஸ் மைக்ரோகிரிட் உடனான கிரிட் இணைப்பை ஆதரிக்கிறது (பொது இணைப்பு புள்ளி) கண்காணிப்பு சாதனம், GB/T 19939 "கிரிட் இணைப்புக்கான தொழில்நுட்பத் தேவைகளுக்கு இணங்குகிறது டீசல் ஜெனரேட்டர்களின் செயல்பாடு", மற்றும் கிரிட் இணைப்பின் போது மின்னோட்ட மின்னோட்டம் இல்லை;

• காப்பு கண்காணிப்பு: உயர் மின்னழுத்த முறுக்குகளின் (≥100MΩ) இன்சுலேஷன் எதிர்ப்பின் நிகழ்நேர கண்காணிப்பு, உயர் மின்னழுத்த முறிவு விபத்துகளைத் தடுக்க, காப்பு குறையும் போது தானியங்கி அலாரம்.

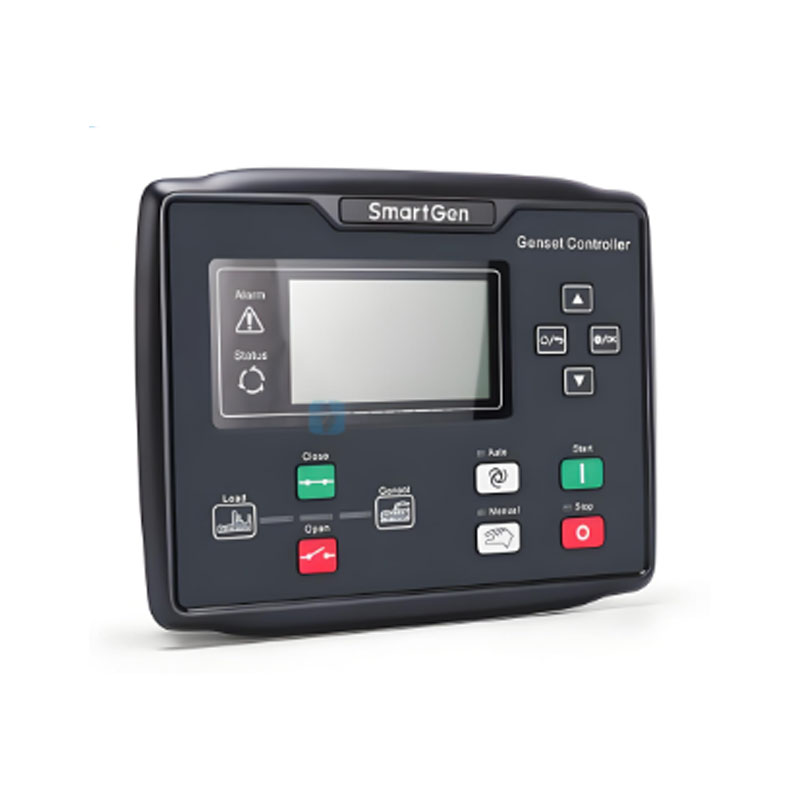

3. நுண்ணறிவு கட்டுப்பாட்டு அமைப்பு (KCPLC-06 உயர் மின்னழுத்த பதிப்பு)

• முக்கிய செயல்பாடுகள்:

① முழு அளவுரு கண்காணிப்பு: உயர் மின்னழுத்தம் / மின்னோட்டம், சக்தி காரணி, மின் உற்பத்தி, இயந்திர நீர் ஆகியவற்றைக் காட்டுகிறது வெப்பநிலை/எண்ணெய் அழுத்தம் மற்றும் பிற 30 + அளவுருக்கள், ஆதரவு தரவு சேமிப்பு (1 ஆண்டு வரலாற்று தரவு);

② மல்டி-மெஷின் இணை இயக்கம்: ஆதரவு 8 அலகுகள் இணை இயக்கம், சுமை சமநிலை விலகல் ≤5% (3 1000KW போன்றவை 2800KW மொத்த சுமை கொண்ட அலகுகள், ஒற்றை சுமை விலகல் ≤70KW);

③ ரிமோட் ஆபரேஷன் மற்றும் பராமரிப்பு: 4ஜி/செயற்கைக்கோள் நெட்வொர்க்கிங் மூலம், ரிமோட் ஸ்டார்ட் மற்றும் ஸ்டாப், அளவுருவை உணர முடியும் மொபைல் APP/PC இல் சரிபார்ப்பு மற்றும் தவறு புஷ், மற்றும் தொழில்துறை DCS/பவர் கிரிட் அனுப்புதல் அமைப்புடன் இணைப்பு ஆதரவு.

④ பீக் ஷேவிங் ஆப்டிமைசேஷன்: உச்சம் மற்றும் பள்ளத்தாக்கு மின்சாரத்திற்கு ஏற்ப வெளியீட்டு சக்தியை தானாக சரிசெய்யவும் கட்டத்தின் விலை (உச்ச நேரத்தில் முழு சுமை, பள்ளத்தாக்கு நேரத்தில் சுமை குறைப்பு), வருடாந்தரத்தில் 10% முதல் 15% வரை சேமிப்பு மின் கட்டணம்.

4. கடுமையான பாதுகாப்பு மற்றும் சுற்றுச்சூழல் இணக்கத்தன்மை

• கட்டமைப்பு பாதுகாப்பு:

① உடல் சட்டமானது 16Mn மாங்கனீசு எஃகு மூலம் பற்றவைக்கப்பட்டுள்ளது (இழுவிசை வலிமை ≥510MPa), மேற்பரப்பு துத்தநாகத்துடன் தெளிக்கப்படுகிறது + அரிப்பு எதிர்ப்பு வண்ணப்பூச்சு (துரு எதிர்ப்பு தரம் ≥10), உப்பு தெளிப்பு சோதனை ≥1000 மணிநேரம்;

② வெடிப்பு-தடுப்பு வகையின் அனைத்து மின் கூறுகளும் Ex dⅡB T4 தரம் மற்றும் வெடிப்பு-தடுப்பு சீல் தீப்பொறி கசிவைத் தவிர்க்க கேபிள் இடைமுகங்களுக்கு மூட்டுகள் பயன்படுத்தப்படுகின்றன;

• தீவிர சூழல்களுக்குத் தழுவல்

① உயர் வெப்பநிலை சூழல் (50℃) : சுயாதீன வெப்பச் சிதறலுக்கான இரட்டை குளிரூட்டும் கோபுரங்களுடன் பொருத்தப்பட்டுள்ளது, அலகு முழு சுமையுடன் செயல்பட முடியும்.

② குறைந்த வெப்பநிலை சூழல் (-30℃) : இன்ஜின் ஆயில் ப்ரீஹீட்டர், கூலன்ட்டின் "மூன்று ப்ரீஹீட்டிங்" அமைப்பை நிறுவவும் ப்ரீஹீட்டர் மற்றும் எரிபொருள் ஹீட்டர், தொடக்க வெற்றி விகிதம் ≥99%.

③ பீடபூமி சூழல் (5000 மீட்டர்) : சக்தியுடன் உட்கொள்ளும் முறையை மேம்படுத்தவும் (பூஸ்ட் அழுத்தத்தை 20% அதிகரிக்கவும்). ≥0.85 என்ற திருத்தக் காரணி அதிக உயரத்தில் சக்தி குறைவதைத் தவிர்க்கிறது.

5. நீண்ட பேட்டரி ஆயுள் மற்றும் வசதியான பராமரிப்பு

• எரிபொருள் அமைப்பு: 3000-5000L (304 துருப்பிடிக்காத எஃகு செய்யப்பட்ட) பெரிய கொள்ளளவு கொண்ட எரிபொருள் டேங்க் பொருத்தப்பட்டுள்ளது. முழு-சுமை வரம்பு 20-30 மணிநேரம். வரம்பற்ற பேட்டரியை அடைய வெளிப்புற எண்ணெய் தொட்டிகளை (DN100 flange interface) ஆதரிக்கிறது வாழ்க்கை. இரட்டை எரிபொருள் பதிப்புகளை (டீசல்/ஹெவி ஆயில்) மாற்றலாம், மேலும் கனரக எண்ணெயின் விலையை விட 30% குறைவு டீசல்.

• பராமரிப்பு மற்றும் மேம்படுத்தல்:

① பெரிய எண்ணெய் திறன் (800-1500KW திறன் கொண்ட மாடல்களுக்கு, எண்ணெய் திறன் 200-300L, மற்றும் எண்ணெய் மாற்றம் சுழற்சி 1000 மணி நேரம்);

② பாதிக்கப்படக்கூடிய பாகங்கள் (வடிப்பான்கள், பெல்ட்கள்) தரப்படுத்தப்பட்ட வடிவமைப்பை ஏற்றுக்கொள்கின்றன, சர்வதேச பிராண்டுகளுடன் இணக்கமாக உள்ளன, மேலும் உள்நாட்டில் வாங்கப்படும்.

③ இயந்திர உடல் ஒரு பெரிய ஆய்வு கதவுடன் (அகலம் ≥1.5 மீட்டர்) ஒதுக்கப்பட்டுள்ளது, இது வசதியாக உள்ளது கனரக பராமரிப்பு கருவிகளின் செயல்பாடு. ஒத்த தயாரிப்புகளுடன் ஒப்பிடும்போது ஆய்வு நேரம் 30% குறைக்கப்படுகிறது.

பவர் தேர்வு (அதிக சக்தியின் துல்லியமான பொருத்தம்)

1.கோர் தேர்வு அடிப்படை

தேர்வு அளவு	முக்கிய காரணிகள்	கணக்கிடும் முறை / பரிந்துரை
ஏற்ற பண்புகள்	அதிகபட்ச சுமை சக்தி, தற்போதைய பெருக்கி, சுமை வகை (எதிர்ப்பு/தூண்டல்/தாக்கம்)	பிரைம் பவர் = அதிகபட்ச சுமை சக்தி × 1.2 (20% விளிம்பு). தூண்டல்/தாக்க சுமைகளுக்கு, மின்னோட்டத்தைத் தொடங்குவதன் மூலம் அளவு பெருக்கி (எ.கா., 3x தொடக்க மின்னோட்டத்திற்கு 3x முதன்மை சக்தி தேவை). தொடர்ச்சியான பிரைம் பவர் மதிப்பீட்டைப் பயன்படுத்தவும் சுமைகள்; காப்பு சுமைகளுக்கு காத்திருப்பு சக்தி மதிப்பீட்டைப் பயன்படுத்தவும்.
மின் விநியோக அமைப்பு	கிரிட் மின்னழுத்த நிலை (குறைந்த/6kV/10kV/35kV), கிரிட்-இணைக்கப்பட்டதா அல்லது இல்லை	குறைந்த மின்னழுத்த (380V) விநியோகத்திற்கு, ≤ 800KW அலகுகளைத் தேர்ந்தெடுக்கவும் (அதிக மின்னோட்டத்தைத் தவிர்க்க). க்கு 6kV/10kV/35kV உயர் மின்னழுத்த அமைப்புகள், தொடர்புடைய மின்னழுத்த மாதிரிகளைத் தேர்ந்தெடுக்கவும். கட்ட இணைப்புக்கு, தேர்வு செய்யவும் GB/T 19939 உடன் இணக்கமான கட்டம்-இணைப்பு கட்டுப்பாட்டு அலகுகள்.
செயல்படும் நேரம்	ஆண்டு இயங்கும் நேரம் (≤5000 / 5000-8000 / ≥8000 மணிநேரம்)	≤5000 மணி/வருடம்: 800-1500KW (MTBF ≥ 12,000 மணி) தேர்வு செய்யவும். 5000-8000 மணி/வருடம்: 1500-2000KW (MTBF ≥ 15,000 மணி).≥8000 மணி/வருடம்: 2000-3000KW (MTBF ≥ 18,000 மணிநேரம்) தேர்வு செய்யவும்.
சுற்றுச்சூழல் நிலைமைகள்	வெப்பநிலை (உயர்/குறைவு), உயரம் (சமநிலை/உயர்), நடுத்தர (தரநிலை/வெடிப்பு-ஆதாரம்/அரிப்பு)	உயர் வெப்பநிலை (≥45°C): இரட்டை குளிரூட்டும் கோபுரங்கள் கொண்ட யூனிட்களை தேர்வு செய்யவும். குறைந்த வெப்பநிலை (≤-20°C): மூன்று மடங்கு கொண்ட அலகுகளைத் தேர்வு செய்யவும் முன்கூட்டியே சூடாக்குதல் மாதிரிகள்.துறைமுகங்கள்: அரிப்பை எதிர்க்கும் மாதிரிகளை தேர்வு செய்யவும்.

2.வழக்கமான காட்சிகளுக்கான ஆற்றல் பரிந்துரை

காட்சி வகை	சுயவிவரத்தை ஏற்றவும்	பரிந்துரைக்கப்பட்ட ஆற்றல் வரம்பு	பரிந்துரைக்கப்பட்ட கட்டமைப்பு
நடுத்தர அளவிலான தொழில் பூங்கா (10 நிறுவனங்கள்)	உற்பத்தி வரி மொத்த சுமை: 1200KW (அதிகபட்ச மோட்டார் 800KW, 3x தொடக்க மின்னோட்டம்), சுற்றும் நீர் பம்ப்: 300KW	1500-2000KW	2000KW Yuchai YC6K மாடல், 10kV உயர் மின்னழுத்த வெளியீடு, DCS ஒருங்கிணைப்புடன்
மெகா டேட்டா சென்டர் (100,000 ரேக்குகள்)	சர்வர் கிளஸ்டர் மொத்த சுமை: 2500KW, HVAC: 1000KW, 10kV உயர் மின்னழுத்த விநியோகம்	3000KW (3 x 1000KW அலகுகள் இணையாக)	1000KW கம்மின்ஸ் QSK19 மாதிரிகள், 10kV கிரிட்-இணைக்கப்பட்ட, தொலை கண்காணிப்புடன்
திறந்தவெளி நிலக்கரிச் சுரங்கம் (ஆண்டுக்கு 5 மில்லியன் டன் உற்பத்தி)	க்ரஷர்: 800KW (3x தொடக்க மின்னோட்டம்), காற்றோட்ட விசிறி: 500KW, வடிகால் பம்ப்: 300KW, வெடிப்பு-தடுப்பு தேவை	2000-2500KW	2500KW Weichai WP17 வெடிப்பு-தடுப்பு மாதிரி, இரட்டை எரிபொருள் அமைப்பு, IP65 பாதுகாப்பு
சர்வதேச துறைமுகம் (5 கொள்கலன் பெர்த்கள்)	குவே கிரேன்: 400KW × 4 (2.5x தொடக்க மின்னோட்டம்), கேன்ட்ரி கிரேன்: 200KW × 2	1500-2000KW	2000KW MAN D2876 மாடல், 10kV உயர் மின்னழுத்த வெளியீடு, அரிப்பை எதிர்க்கும் சிகிச்சை

பயன்பாட்டு முறை (அதிக சக்திக்கான பிரத்யேக செயல்பாடு)

1.தொடக்கத்திற்கு முந்தைய ஆய்வு (தொழில்முறை குழுவால் மேற்கொள்ளப்படுகிறது, 60 நிமிடங்களுக்குள் முடிக்கப்பட்டது)

ஆய்வு பொருள்	ஆய்வு உள்ளடக்கம்	தகுதி தரநிலை
பவர் சிஸ்டம்	என்ஜின் எண்ணெய் நிலை/தரம், எரிபொருள் நிலை, உயர் மின்னழுத்த ஜெனரேட்டர் இன்சுலேஷன் எதிர்ப்பு	MAX-MIN மதிப்பெண்களுக்கு இடையேயான எண்ணெய் நிலை (15W-40 ஹெவி-டூட்டி ஆயிலைப் பயன்படுத்துதல்), எரிபொருள் நிலை ≥ 1/3 டேங்க் கொள்ளளவு, காப்பு எதிர்ப்பு ≥ 100MΩ (2500V மெகர் மூலம் அளவிடப்படுகிறது)
குளிரூட்டும் அமைப்பு	குளிரூட்டும் நிலை, குளிரூட்டும் கோபுர நீர் நிலை, குளிரூட்டும் நீர் பம்ப்/விசிறி செயல்பாட்டின் நிலை	நிரப்பு வரியில் குளிரூட்டி (50% உறைதல் தடுப்பு), குளிரூட்டும் கோபுர நீர்மட்டம் 10cm கீழே ஓவர்ஃப்ளோ போர்ட், பம்ப்/விசிறி அசாதாரண சத்தம் இல்லாமல் சீராக இயங்குகிறது
உயர் மின்னழுத்த அமைப்பு	உயர் மின்னழுத்த சுவிட்ச் கியர் நிலை, வெற்றிட சர்க்யூட் பிரேக்கர், ரிலே பாதுகாப்பு சாதனம்	"திறந்த" நிலையில் ஸ்விட்ச்கியர், சர்க்யூட் பிரேக்கர் இயல்பானது, ரிலே பாதுகாப்பு சாதனம் சுய-சோதனையில் தேர்ச்சி பெறுகிறது (இல்லை எச்சரிக்கை)
மின் & கட்டுப்பாடு	பேட்டரி மின்னழுத்தம், கன்ட்ரோலர் ஃபால்ட் அலாரம், கிரிட்-இணைக்கப்பட்ட கணினி தொடர்பு	பேட்டரி மின்னழுத்தம் ≥ 25V (24V மாடல்களுக்கு), கன்ட்ரோலர் தவறு குறியீடுகள் இல்லை, கட்டம் இணைக்கப்பட்ட அமைப்பு கிரிட் அனுப்புதலுடன் சாதாரணமாக தொடர்பு கொள்கிறது

2.ஸ்டார்ட்அப் ஆபரேஷன் (அதிக மின்னழுத்தம் மற்றும் கிரிட்-இணைக்கப்பட்ட மாடல்களில், இரு நபர்களின் ஒத்துழைப்புடன் கிடைக்கும்)

(1) உயர் மின்னழுத்தம் அல்லாத கட்டம்-இணைக்கப்படாத மாதிரி (தொழில்துறை முக்கிய மற்றும் காப்பு சக்தி)

1. ப்ரீஹீட்டிங் ஸ்டார்ட்அப்: கன்ட்ரோலர் "மேனுவல்" மோடுக்கு மாறி, "மூன்று ப்ரீ ஹீட்டிங்" அமைப்பைத் தொடங்குகிறது (60-120 நிமிடங்கள் குறைந்த வெப்பநிலை சூழலில் முன்கூட்டியே சூடாக்குதல், எண்ணெய் வெப்பநிலை ≥20℃);

2. இயந்திரத்தைத் தொடங்கவும்: "தொடக்க" பொத்தானை அழுத்தவும் (ஹைட்ராலிக் தொடக்கம்), வேகத்தைக் கவனிக்கவும் (படிப்படியாக 1500r/min ஆக உயரவும்), எண்ணெய் அழுத்தம் (≥0.3MPa), நீர் வெப்பநிலை (படிப்படியாக 70℃ உயரும்), மற்றும் அளவுருக்கள் 10 நிமிடங்களுக்கு நிலையாக இருக்கும்;

3. உயர் மின்னழுத்த மூடல்: செயல்பாடு மற்றும் பராமரிப்பு பணியாளர்கள் A அளவுருக்கள் சாதாரணமாக இருப்பதை உறுதிப்படுத்துகிறது கட்டுப்படுத்தி முடிவு, செயல்பாடு மற்றும் பராமரிப்பு பணியாளர்கள் B உயர் மின்னழுத்த சுவிட்ச் கியரில் செயல்படுகிறது: மூடவும் "டிஸ்கனெக்டர்" → "வெற்றிட சர்க்யூட் பிரேக்கரை" மூடவும் → உயர் மின்னழுத்த வோல்ட்மீட்டரை (6kV/10kV±5%) கவனிக்கவும்;

4. தரப்படுத்தப்பட்ட ஏற்றுதல்: "20%→50%→80%→100%" படி தரப்படுத்தப்பட்ட ஏற்றுதல் (ஒரு நிலை இடைவெளிக்கு 10 நிமிடங்கள்), பாதிப்பைத் தவிர்க்கவும் சுமை.

(2) கிரிட்-இணைக்கப்பட்ட மாதிரிகள் (எனர்ஜி பீக் ஷேவிங்/டேட்டா சென்டர்)

1. கிரிட்-இணைக்கப்பட்ட தயாரிப்பு: கட்டுப்படுத்தி "கிரிட்-இணைக்கப்பட்ட" பயன்முறைக்கு மாறுகிறது மற்றும் கட்டம்-இணைக்கப்பட்டதை அமைக்கிறது அளவுருக்கள் (மின்னழுத்தம், அதிர்வெண் மற்றும் கட்டம் கட்டத்துடன் ஒத்துப்போகின்றன);

2. ஒத்திசைவு கண்டறிதல்: கட்டுப்படுத்தி தானாகவே அலகு மற்றும் கட்டத்தின் (மின்னழுத்தம்) ஒத்திசைவைக் கண்டறியும் வேறுபாடு ≤5%, அதிர்வெண் வேறுபாடு ≤0.1Hz, கட்ட வேறுபாடு ≤5°), மற்றும் தானாகவே கட்டம் இணைப்பை வழங்குகிறது நிபந்தனைகளை பூர்த்தி செய்த பிறகு அறிவுறுத்தல்;

3. தானியங்கி கட்ட இணைப்பு: வெற்றிட சர்க்யூட் பிரேக்கர் தானாகவே மூடுகிறது, அலகு சக்தியுடன் இணைக்கப்பட்டுள்ளது கட்டம், மற்றும் கட்டுப்படுத்தி தானாகவே வெளியீட்டு சக்தியை சரிசெய்கிறது (மின் கட்டத்தின் சுமை தேவைக்கு ஏற்ப).

4. செயல்பாட்டு கண்காணிப்பு: கிரிட்-இணைக்கப்பட்ட பவர் மற்றும் பவர் பேக்டரின் நிகழ்நேர கண்காணிப்பு (பின்னடைவை பராமரித்தல் 0.8-0.9) அதிக மின்னோட்டத்தையும் மின்னழுத்தத்தையும் தடுக்கும்.

3. செயல்பாட்டு கண்காணிப்பு (24 மணி நேரமும் தடையின்றி, அர்ப்பணிப்புள்ள பணியாளர்களுடன் பணியில்)

• நிகழ்நேர கண்காணிப்பு: ஒவ்வொரு 30 நிமிடங்களுக்கும் பதிவு செய்யுங்கள்: உயர் மின்னழுத்தம் (6kV/10kV±5%), மின்னோட்டம் (≤ மதிப்பிடப்பட்ட மின்னோட்டம்), அதிர்வெண் (50Hz±0.1Hz), இயந்திர நீர் வெப்பநிலை (≤95℃), எண்ணெய் அழுத்தம் (≥0.2MPa), காப்பு எதிர்ப்பு (≥100MΩ);

• விதிவிலக்கு கையாளுதல்:

① உயர் மின்னழுத்த இன்சுலேஷன் சரிவு: உடனடியாக சுமையைக் குறைத்து இயந்திரத்தை மூடவும், ஜெனரேட்டரை ஆய்வு செய்யவும் முறுக்குகள் (தூசி சுத்தம் மற்றும் காப்பு சோதிக்க);

② இயந்திரத்தின் உயர் நீர் வெப்பநிலை: குளிரூட்டும் அமைப்பில் உள்ள அளவை சுத்தம் செய்து, குளிரூட்டும் கோபுர விசிறியை ஆய்வு செய்யவும்.

③ கிரிட்-இணைக்கப்பட்ட பவர் ஏற்ற இறக்கம்: பவர் கிரிட் அனுப்புதலைத் தொடர்பு கொள்ளவும், யூனிட்டின் வெளியீட்டை சரிசெய்து, தவிர்க்கவும் கட்டத்திலிருந்து துண்டிப்பு;

• அவசர பணிநிறுத்தம்: "உயர் மின்னழுத்த ஷார்ட் சர்க்யூட்", "இன்ஜின் ரன்வே" அல்லது "கடுமையான எண்ணெய் கசிவு" ஏற்பட்டால், உடனடியாக "அவசர பணிநிறுத்தம்" பொத்தானை அழுத்தவும் (எரிபொருளைத் துண்டித்து, உயர் மின்னழுத்த சர்க்யூட் பிரேக்கரைத் துண்டிக்கவும்).

4. பணிநிறுத்தம் (உயர் மின்னழுத்த விபத்துக்கள் மற்றும் கூறு சேதத்தைத் தவிர்க்க

1. படிநிலை இறக்குதல்: கட்டம்-இணைக்கப்படாத மாடல்களுக்கு: படிப்படியாக 20% சுமை → இறக்கம் 0; கட்டம்-இணைக்கப்பட்டது மாதிரிகள்: துண்டிக்க பவர் கிரிட் அனுப்புதல் → கட்டுப்படுத்தி தானாகவே சுமையை 0→ ஆக குறைக்கிறது கிரிட்-இணைக்கப்பட்ட சர்க்யூட் பிரேக்கரைத் துண்டிக்கவும்.

2. உயர் மின்னழுத்த ட்ரிப்பிங்: பராமரிப்புப் பணியாளர்கள் பி உயர் மின்னழுத்த சுவிட்ச் கேபினட்டில் செயல்படுகிறார்: "வெற்றிடத்தைத் திறக்கவும் சர்க்யூட் பிரேக்கர்" → "டிஸ்கனெக்டரை" திற → "கிரவுண்டிங் சுவிட்சை" (டிஸ்சார்ஜ்) மூடு.

3. பணிநிறுத்தம் மற்றும் குளிரூட்டல்: இயந்திரத்தை 15 முதல் 20 நிமிடங்கள் செயலற்ற நிலையில் இயக்கவும் (சிலிண்டர் பிளாக் மற்றும் டர்போசார்ஜரை குளிர்விக்க), மற்றும் பின்னர் "பணிநிறுத்தம்" பொத்தானை அழுத்தவும்.

4. பாதுகாப்பு மூடல்: எரிபொருள் வால்வை மூடு (நீண்ட கால பணிநிறுத்தத்திற்கு), கட்டுப்படுத்தியின் மின்சார விநியோகத்தை துண்டிக்கவும், உயர் அழுத்த அமைப்பில் ஏதேனும் கசிவு அல்லது கூறு சேதம் உள்ளதா என சரிபார்த்து, செயல்பாட்டுத் தரவைப் பதிவு செய்யவும் (சக்தி உற்பத்தி, எரிபொருள் நுகர்வு, தவறுகள்).

பாதுகாப்பு மற்றும் பாதுகாப்பு (அதிக சக்தி மற்றும் உயர் மின்னழுத்த விவரக்குறிப்புகள்)

1. நிறுவல் பாதுகாப்பு (உயர் மின்னழுத்தம் மற்றும் ஹெவி டியூட்டி விவரக்குறிப்புகள்)

• தளத் தேர்வு மற்றும் தளவமைப்பு:

① நிறுவல் பகுதி திறந்த தீப்பிழம்புகள் (≥15 மீட்டர்) மற்றும் எரியக்கூடிய மற்றும் வெடிக்கும் பொருட்களிலிருந்து (≥20) விலக்கி வைக்கப்பட வேண்டும். மீட்டர்). உயர் மின்னழுத்த சுவிட்ச் அமைச்சரவைக்கும் அலகுக்கும் இடையே உள்ள தூரம் ≥3 மீட்டர்களாக இருக்க வேண்டும். ஒரு பாதுகாப்பு வேலி (≥1.2 மீட்டர் உயரம்) அமைத்து, "உயர் மின்னழுத்த ஆபத்து" பலகையை தொங்கவிட வேண்டும்.

② தரை சுமை தாங்கும் திறன் அலகு எடையை விட 1.5 மடங்கு குறைவாக இருக்க வேண்டும் (உதாரணமாக, ஒரு 20,000kg அலகு, அது 30,000kg /㎡க்கு குறையாமல் இருக்க வேண்டும்). வலுவூட்டப்பட்ட கான்கிரீட் அடித்தளம் (குறைவாக இல்லாத தடிமன் கொண்டது 500 மி.மீ.க்கு மேல்) ஏற்றுக்கொள்ளப்பட வேண்டும், மேலும் அடித்தளத்திற்கும் அடித்தளத்திற்கும் இடையில் வசந்த அதிர்வு தனிமைப்படுத்திகள் நிறுவப்பட வேண்டும். அலகு (அதிர்வு பரிமாற்றத்தை குறைக்க).

③ உயர் மின்னழுத்த கேபிள் இடுதல்: கேபிள் அகழிகளை (மணல் மற்றும் செங்கற்களுடன்) பயன்படுத்தவும் அல்லது கால்வனேற்றப்பட்ட எஃகு குழாய்கள் (சுவர்) வழியாக செல்லவும் தடிமன் ≥5 மிமீ), மற்றும் கேபிள் குறுக்குவெட்டுடன் பொருந்துகிறது (உதாரணமாக, 10kV/2000KW மாடல்களுக்கு, ≥120mm² செப்பு கேபிள்கள் தேவை) இயந்திர சேதத்தைத் தவிர்க்க.

• உயர் மின்னழுத்த பாதுகாப்பு

① அலகு தரையிறக்கம்: உயர் மின்னழுத்த பக்கத்தில் தரையிறங்கும் எதிர்ப்பு ≤10Ω மற்றும் குறைந்த மின்னழுத்தத்தில் இருக்க வேண்டும் பக்கம், அது ≤4Ω ஆக இருக்க வேண்டும். இது ஒரு சுயாதீன கிரவுண்டிங் கட்டத்துடன் இணைக்கப்பட வேண்டும் (இலிருந்து ≥5 மீட்டர் தூரத்தில் பிற உபகரணங்களின் அடிப்படை கட்டங்கள்).

② இன்சுலேஷன் சோதனை: நிறுவிய பின், உயர் மின்னழுத்தத்தின் காப்பு எதிர்ப்பைச் சோதிக்க 2500V மெகாஹம்மீட்டரைப் பயன்படுத்தவும் முறுக்கு (≥100MΩ). தேர்வில் தேர்ச்சி பெற்ற பிறகுதான் மின்சாரம் பயன்படுத்த முடியும்.

③ மின்னல் பாதுகாப்பு: மின்னல் கம்பிகளை நிறுவவும் (பாதுகாப்பு ஆரம் ≥ 1.5 மடங்கு அளவு அலகு) மற்றும் மின்னல் மின்னல் தாக்குதலால் உயர் மின்னழுத்த கூறுகள் சேதமடைவதைத் தடுக்க, கைது செய்பவர்கள் (அதிக மின்னழுத்த பக்கத்தில் இணையாக).

• தீ பாதுகாப்பு கட்டமைப்பு:

① நிறுவல் பகுதியில் 4 8 கிலோ ABC உலர் தூள் தீயை அணைக்கும் கருவிகள், 2 CO₂ தீயை அணைக்கும் கருவிகள் உள்ளன. (குறிப்பாக உயர் அழுத்த உபகரணங்களுக்கு), மற்றும் 1 தீ மணல் குழி (≥5m³ அளவுடன்).

② எரிபொருள் தொட்டி தனித்தனியாக அமைக்கப்பட்டுள்ளது (அலகுக்கு குறைந்தபட்சம் 15 மீட்டர் தொலைவில்), நீர்க்கசிவு எதிர்ப்புக் குளம் பொருத்தப்பட்டுள்ளது. (HDPE எதிர்ப்பு சீபேஜ் சவ்வுடன் போடப்பட்டது), மேலும் ஒரு திரவ நிலை அளவீடு மற்றும் அவசரகால அடைப்பு வால்வுடன் பொருத்தப்பட்டுள்ளது.

③ தீ அவசரகால பதிலளிப்பு திட்டத்தை உருவாக்கி, ஒவ்வொரு காலாண்டிற்கும் ஒருமுறை (முழு பங்கேற்புடன்) தீயணைப்பு பயிற்சியை ஏற்பாடு செய்தல் செயல்பாடு மற்றும் பராமரிப்பு குழு).

2. செயல்பாட்டு பாதுகாப்பு (உயர் மின்னழுத்தம் மற்றும் கனரக ஆபத்து கட்டுப்பாடு)

• பணியாளர் தேவைகள்:

①ஆபரேட்டர்கள் "உயர் மின்னழுத்த எலக்ட்ரீஷியன் சான்றிதழ்" மற்றும் "சிறப்பு உபகரண இயக்குனர் சான்றிதழை வைத்திருக்க வேண்டும். (ஹெவி டியூட்டி யூனிட்)", மற்றும் கெச்செங்கின் 32 மணிநேர சிறப்புப் பயிற்சிக்குப் பிறகு மதிப்பீட்டில் தேர்ச்சி பெறுங்கள். பதிவுகள்.

② உயர் மின்னழுத்த செயல்பாட்டிற்கு இரண்டு நபர்களின் ஒத்துழைப்பு தேவைப்படுகிறது (ஒரு நபர் இயக்குகிறார் மற்றும் ஒருவர் மேற்பார்வை செய்கிறார்). செயல்பாட்டிற்கு முன், "உயர் மின்னழுத்த செயல்பாட்டு டிக்கெட்டை" நிரப்பவும், பிழைகள் எதுவும் இல்லை என்பதை உறுதிப்படுத்திய பிறகு, தொடர.

③செயல்படும் போது, உயர் மின்னழுத்த காப்பு ஆடைகள், இன்சுலேடிங் காலணிகள் மற்றும் இன்சுலேடிங் கையுறைகள் (தாக்குதலில்) அணியுங்கள் மின்னழுத்த அளவு ≥10kV), மற்றும் மின்தடுப்பு கருவிகளைப் பயன்படுத்தவும் (அவை தாங்கும் மின்னழுத்த சோதனையில் தேர்ச்சி பெற்றுள்ளன. செல்லுபடியாகும் காலம்).

• இயக்க முரண்பாடுகள்:

① உரிமம் பெறாத பணியாளர்கள் மற்றும் மது அருந்தியவர்கள் உயர் மின்னழுத்த அமைப்பை இயக்குவது தடைசெய்யப்பட்டுள்ளது.

② சுமையின் கீழ் டிஸ்கனெக்டரை இழுக்க வேண்டாம் (வில் தீக்காயங்கள் மற்றும் உபகரணங்கள் சேதத்தைத் தவிர்க்க).

③ உயர் அழுத்த கூறுகளை பிரித்தெடுப்பது அல்லது அதிக வெப்பநிலை பகுதிகளை (எக்ஸாஸ்ட் போன்றவை) தொடுவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது குழாய் வெப்பநிலை ≥500℃) அலகு செயல்பாட்டில் இருக்கும்போது.

④ இடியுடன் கூடிய மழையின் போது உயர் மின்னழுத்த செயல்பாடுகள் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன. உயர் அழுத்த மின்சாரம் இருக்க வேண்டும் துண்டிக்கப்பட்டது மற்றும் வெளியேற்றத்திற்கான அடித்தளம்.

• அவசர பதில்:

① உயர் மின்னழுத்த கசிவு: உடனடியாக "எமர்ஜென்சி ஸ்டாப்" பொத்தானை அழுத்தவும் → இன்சுலேடிங் கருவிகளை வைக்கவும் → பயன்படுத்தவும் உயர் மின்னழுத்த சுவிட்சைத் துண்டிக்க இன்சுலேட்டிங் கம்பி → தரை வெளியேற்றம் → கசிவுப் புள்ளியைக் கண்டறிக (கேபிள் போன்றவை சேதம், முறுக்கு முறிவு).

② எரிபொருள் கசிவு: இயந்திரத்தை மூடவும் → எரிபொருள் வால்வை மூடவும் → வெளியேற்ற அமைப்பைத் தொடங்கவும் (வெடிப்பு-தடுப்பு மாதிரி) → எண்ணெயை உறிஞ்சும் பருத்தி மற்றும் தீயை அணைக்கும் மணலைக் கொண்டு சுத்தம் செய்யவும் → கசிவுப் புள்ளியைச் சரிபார்க்கவும் (ஃபிளேன்ஜ் கேஸ்கெட், எண்ணெய் குழாய் போன்றவை முறிவு).

③ தீ விபத்து: இயந்திரத்தை அணைக்கவும் → உயர் மின்னழுத்த மின்சாரம் துண்டிக்கவும் → உலர் தூள்/CO₂ தீ பயன்படுத்தவும் தீயை அணைக்க அணைப்பான்கள் → 119 ஐ அழைக்கவும்→ மக்களை வெளியேற்றவும் → சுற்றிலும் எரியக்கூடிய பொருட்களை தனிமைப்படுத்தவும்.

3. பாதுகாப்பைப் பராமரித்தல் (உயர் மின்னழுத்தம் மற்றும் கனரகக் கூறுகளுக்குப் பிரத்தியேகமானது

• பராமரிப்புக்கு முன் ஏற்பாடுகள்:

① யூனிட்டின் முக்கிய மின்சார விநியோகத்தைத் துண்டிக்கவும் (உயர் மின்னழுத்த மற்றும் குறைந்த மின்னழுத்த சுவிட்சுகள் இரண்டும் திறந்திருக்கும்), எரிபொருளை மூடு வால்வு, மற்றும் "பராமரிப்பில் உள்ளது, தொடங்க வேண்டாம்" என்று எழுதப்பட்ட எச்சரிக்கை பலகையை தொங்க விடுங்கள்.

② உயர் மின்னழுத்த அமைப்புக்கு, "கிரவுண்டிங் சுவிட்சை" மூடவும். உடன் மின்சாரம் இல்லை என்று உறுதி செய்த பிறகு மின்னழுத்தம் கண்டறிதல், பராமரிப்பு மேற்கொள்ளவும்.

③ பராமரிப்பு கருவிகளை தயார் செய்யவும் (இன்சுலேடிங் ரென்ச்கள், உயர் மின்னழுத்த சோதனை கருவிகள், கனரக தூக்கும் கருவிகள்), உதிரிபாகங்கள் பாகங்கள் (கெச்செங்கில் இருந்து அசல் உயர் மின்னழுத்த கூறுகள், சீல் கேஸ்கட்கள்), மற்றும் பாதுகாப்பு உபகரணங்கள் (இன்சுலேடிங் கையுறைகள், கண்ணாடிகள், பாதுகாப்பு தலைக்கவசங்கள்).

• பராமரிப்பு செயல்பாடு விவரக்குறிப்புகள்:

① எஞ்சின் பராமரிப்பு: என்ஜின் ஆயிலை மாற்றும்போது, பிரத்யேக ஆயில் பம்பைப் பயன்படுத்தவும் (ஹெவி-டூட்டி மாடல்களில் பெரிய ஆயில் இருக்கும். தொகுதி), மற்றும் பழைய இயந்திர எண்ணெயை அகற்றுவதற்கு தகுதியான நிறுவனத்திடம் ஒப்படைக்கவும். வால்வு அனுமதியை சரிசெய்ய, a முறுக்கு விசை (அசல் தொழிற்சாலை நிலையான முறுக்கு படி) தேவை.

② உயர் மின்னழுத்த ஜெனரேட்டர் பராமரிப்பு: முறுக்கு தூசியை சுத்தம் செய்தல் (0.3MPa இல் அழுத்தப்பட்ட காற்றைப் பயன்படுத்தி), காப்புச் சோதனை எதிர்ப்பு (≥100MΩ), மற்றும் தூண்டுதல் கார்பன் தூரிகையை மாற்றவும் (≤1/3 அணியவும்).

③ உயர் மின்னழுத்த சுவிட்ச் கேபினட்களின் பராமரிப்பு: வெற்றிட சர்க்யூட் பிரேக்கர்களின் தொடர்புகளை சுத்தம் செய்யவும் (நன்றாக மணல் அள்ளவும் மணர்த்துகள்கள் கொண்ட காகிதம் மற்றும் கடத்தும் பேஸ்ட்டைப் பயன்படுத்துங்கள்), மற்றும் ரிலே பாதுகாப்பு சாதனங்களை அளவீடு செய்யுங்கள் (அதிக மின்னோட்ட அமைப்பு மற்றும் ட்ரிப்பிங் நேரம்).

• தொழில்முறை பராமரிப்பு

① இயந்திர ஆழ ஆய்வு (சிலிண்டர் அழுத்தம், உட்செலுத்தி அணுவாக்கம்), உயர் மின்னழுத்தம் போன்ற சிக்கலான பராமரிப்பு ஜெனரேட்டர் இன்சுலேஷன் பழுது, மற்றும் கட்டம் இணைப்பு அமைப்பு அளவுத்திருத்தம் ஆகியவை கெச்செங்கால் தளத்தில் மேற்கொள்ளப்பட வேண்டும். விற்பனைக்குப் பிந்தைய பொறியாளர்கள் (உயர் மின்னழுத்த சான்றிதழ்) (வருடத்திற்கு ஒருமுறை, இலவச சேவை).

②பராமரிப்புக்குப் பிறகு, "சுமை சோதனை" (மதிப்பீடு செய்யப்பட்ட சக்தியில் 80%க்கு ஏற்றப்பட்டு 2 மணிநேரம் இயங்கும்) நடத்தப்பட வேண்டும். கண்காணிப்பு அளவுருக்கள் இயல்பானதாகவும் உயர் மின்னழுத்த இன்சுலேஷன் தகுதியுடையதாகவும் இருந்தால் மட்டுமே அதை வைக்க முடியும். அறுவை சிகிச்சை.

பராமரிப்பு சுழற்சி அட்டவணை (அதிக சக்திக்கு)

பராமரிப்பு நிலை	சுழற்சி	800-1500KW (பெரியது)	1500-2000KW (அதிக-பெரியது)	2000-3000KW (ஹெவி-டூட்டி)	பொறுப்புள்ள கட்சி
தினசரி	தினசரி	எண்ணெய் / நீர் / மின்னழுத்த சோதனை; HV இன்சுலேஷன் கண்காணிப்பு; கசிவு சோதனை	பெரிய + கட்டம்-இணைப்பு அளவுரு சரிபார்ப்பு போன்றது; குளிரூட்டும் கோபுரத்தின் நீர் நிலை சோதனை	Extra-Large + dual-fuel system check (பொருந்தினால்)	பராமரிப்பு குழு (2 நபர்கள்)
வாரந்தோறும்	வாரந்தோறும்	சுத்தமான காற்று வடிகட்டி; குளிரூட்டும் முறையின் அளவை சரிபார்க்கவும்; பெல்ட் பதற்றத்தை சரிபார்க்கவும்	பெரிய + சுத்தமான HV சுவிட்ச் கியர் போன்றது; தூண்டுதல் அமைப்பை சரிபார்க்கவும்	Extra-Large + செக் டூயல்-சர்க்யூட் கூலிங் சிஸ்டம் போலவே	பராமரிப்பு குழு
மாதாந்திர	மாதாந்திர	எரிபொருள் வடிகட்டியை மாற்றவும்; சார்ஜ் பேட்டரி; கட்டுப்படுத்தி அளவுருக்களை அளவீடு செய்யவும்	பெரியது + காற்று வடிகட்டியை மாற்றுவது போன்றது; HV முனைய இணைப்புகளை இறுக்குங்கள்	Extra-Large போலவே + ஹைட்ராலிக் ஸ்டார்ட் சிஸ்டம் ஆயில் லெவலைச் சரிபார்க்கவும்	பராமரிப்பு குழு
காலாண்டு	ஒவ்வொரு 3 மாதங்களுக்கும்	எண்ணெய் வடிகட்டியை மாற்றவும்; ஜெனரேட்டர் காப்பு சோதனை; குளிரூட்டும் விசிறி பராமரிப்பு	பெரிய + மாற்ற இயந்திர எண்ணெய் போன்றது; க்ரிட் சின்க்ரோனைசர் அளவீடு	Extra-Large + சுத்தமான இரட்டை எரிபொருள் முனைகள் போன்றவை; சோதனை HV எழுச்சி தடுப்பான்கள்	கெச்செங் சேவை + பராமரிப்பு குழு
அரை ஆண்டு	ஒவ்வொரு 6 மாதங்களுக்கும்	இயந்திர வால்வு அனுமதியை சரிசெய்யவும்; HV கேபிள் இன்சுலேஷன் சோதனை	பெரியது + டர்போசார்ஜரைப் பராமரிக்கவும்; அளவீடு ரிலே பாதுகாப்பு	எக்ஸ்ட்ரா-லார்ஜ் + சிலிண்டர் சுருக்க சோதனை போன்றது; சுத்தமான இரட்டை சுற்று குளிரூட்டும் அமைப்பு	கெச்செங் சேவை பொறியாளர்
ஆண்டு	ஆண்டுதோறும்	முழு செயல்திறன் சோதனை (சக்தி, எரிபொருள், உமிழ்வு); கூறு மதிப்பீடு	பெரியது போல + ஜெனரேட்டர் கார்பன் தூரிகைகளை மாற்றவும்; கட்டம்-இணைப்பு அமைப்பை மேம்படுத்தவும்	எக்ஸ்ட்ரா-லார்ஜ் + எஞ்சின் மேஜர் மாற்றியமைத்தல் போன்றது; HV சர்க்யூட் பிரேக்கரை பராமரிக்கவும்	கெச்செங் சேவை குழு
நீண்ட கால சேமிப்பு	≥1 மாதம் சும்மா	வடிகால் எரிபொருள் / குளிரூட்டி; ஈரப்பதம் இல்லாத ஜெனரேட்டர்; தூசி தாள் கொண்டு மூடி	பெரிய + HV தரையிறக்கம் போன்றது; சுவிட்ச் கியர் சீல் சரிபார்க்கவும்	Extra-Large + வடிகால் இரட்டை எரிபொருள் அமைப்பு போன்றது; ஹைட்ராலிக் அமைப்புக்கான துரு எதிர்ப்பு சிகிச்சை	பராமரிப்பு குழு
