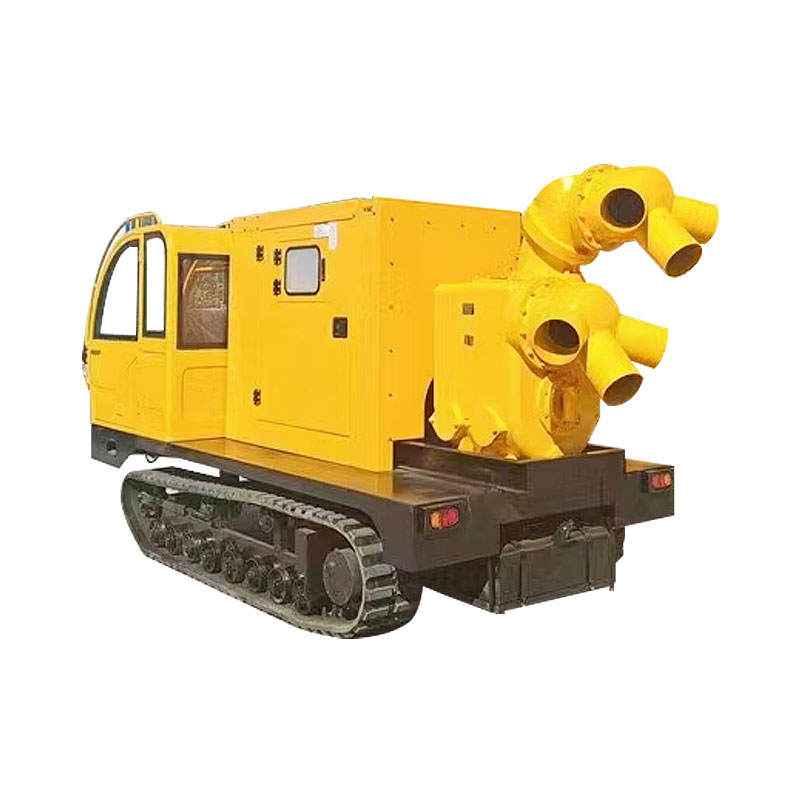

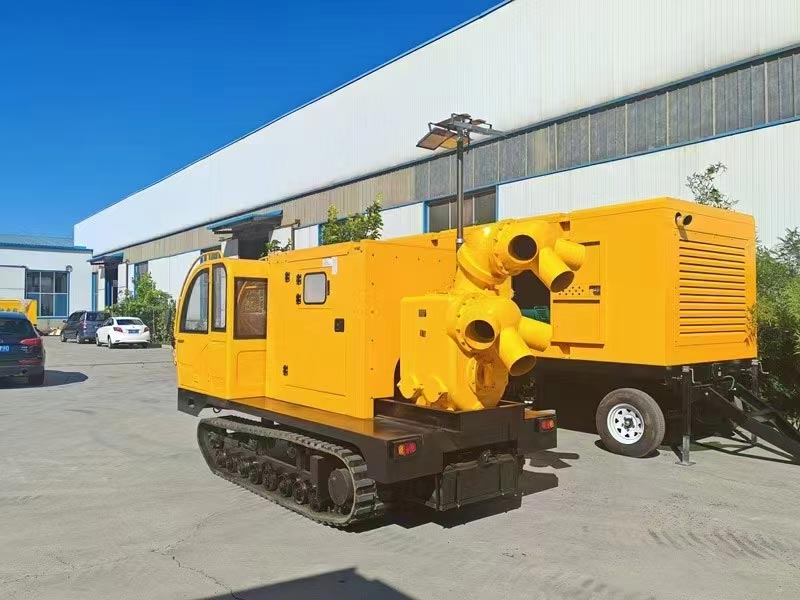

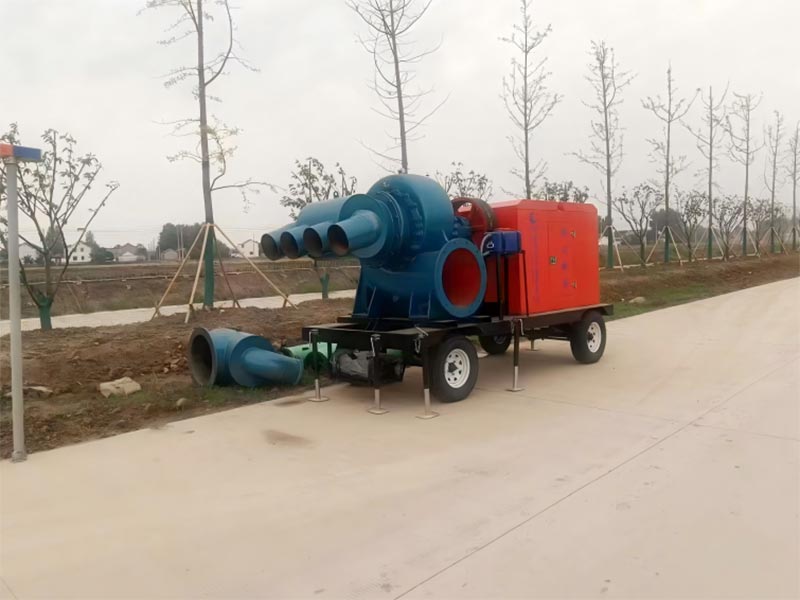

டீசல் இயந்திரத்தால் இயங்கும் நீர் பம்ப் அலகு

சீனா கெச்செங்கின் டீசல் என்ஜின்-இயங்கும் நீர் பம்ப் யூனிட்கள் இல்லாத நீர் பம்ப் யூனிட்களுக்கு முதிர்ந்த தீர்வை வழங்குகிறது. மின் கட்டத்தை சார்ந்துள்ளது. யூச்சாய், வெய்ச்சாய் அல்லது கம்மின்ஸ் மற்றும் பிற உயர்தர எஞ்சின்களை, திறமையான தண்ணீருடன் யூனிட் ஏற்றுக்கொள்கிறது. விசையியக்கக் குழாய்கள் மற்றும் அறிவார்ந்த கட்டுப்பாட்டு அமைப்புகள், அவை தானாகவே உண்மையான தேவைகளுக்கு ஏற்ப செயல்பாட்டை சரிசெய்யும் ஓட்டம் ஒரு மணி நேரத்திற்கு 50 முதல் 1000 கன மீட்டர் வரை செல்கிறது, மேலும் லிப்ட் 100 மீட்டரை எட்டும். இது டிரெய்லரை ஆதரிக்கிறது அல்லது நிலையானது நிறுவல், மற்றும் விவசாய நீர்ப்பாசனம், முனிசிபல் அவசர வடிகால் போன்ற பல்வேறு காட்சிகளுக்கு ஏற்றது தொழில்துறை சுழற்சி. யூனிட்டின் முக்கிய கூறுகள் இரண்டு ஆண்டுகள் அல்லது 6,000 மணிநேர உத்தரவாதத்துடன் வருகின்றன. இது கட்டமைப்பு ரீதியாக உள்ளது வலுவான மற்றும் பராமரிக்க எளிதானது, இது மின்சாரம் இல்லாத பகுதிகளில் அல்லது உள்ளே திரவ போக்குவரத்துக்கான நடைமுறை தேர்வாக அமைகிறது அவசர சூழ்நிலைகள்.

பயன்பாட்டு காட்சிகள் (பம்ப் யூனிட்டுகளுக்கான பிரத்யேக தழுவல்)

1. விவசாய நீர்ப்பாசனம் மற்றும் நடவு காட்சிகள்

• பொருந்தக்கூடிய சூழ்நிலைகள்: வயல் பயிர்களுக்கு நீர்ப்பாசனம் (கோதுமை, அரிசி), பொருளாதார காடுகளின் பழங்களுக்கான நீர்ப்பாசனம் (பழத்தோட்டங்கள், தேயிலை தோட்டங்கள்), மற்றும் வசதி விவசாயத்தில் நீர் வழங்குவதற்கான சொட்டு நீர் பாசனம் (கிரீன்ஹவுஸ்)

• முக்கிய மதிப்பு: தொலைதூர விவசாய நிலங்கள் மற்றும் மலைத் தோட்டங்களுக்கு ஏற்ற மின் கட்டங்களை நம்பியிருக்க முடியாது; சுய ப்ரைமிங் பம்ப் மாடலில் ≥8மீ உறிஞ்சும் லிப்ட் உள்ளது (முன்கூட்டியே தண்ணீர் எடுக்க வேண்டிய அவசியமில்லை), 10-50மீ உயரம் (பல மொட்டை மாடிகளை உள்ளடக்கியது வயல்வெளிகள்), மற்றும் 50-300m³/h ஓட்ட விகிதம் (நூறு மியூ விவசாய நிலங்களின் தினசரி நீர்ப்பாசனத் தேவைகளைப் பூர்த்தி செய்தல்). டீசல் மின்சாரம் நீண்ட சகிப்புத்தன்மையைக் கொண்டுள்ளது (8-12 மணிநேர முழு எரிபொருள் செயல்பாடு), அடிக்கடி எரிபொருள் நிரப்புதல் மற்றும் குறுக்கிடுவதைத் தவிர்க்கிறது நீர்ப்பாசனம்.

2. நகராட்சி வடிகால் மற்றும் வெள்ளக் கட்டுப்பாட்டு காட்சிகள்

• பொருந்தக்கூடிய காட்சிகள்: நகர்ப்புற வெள்ளத்திற்கான அவசர வடிகால் (சாலைகள், நிலத்தடி கேரேஜ்கள்), நகராட்சி குழாய் அகழ்வாராய்ச்சி (மழைநீர் கிணறுகள், கழிவுநீர் குழாய்கள்), நதி தூர்வாருதல் (கசடு நீர் போக்குவரத்து)

• முக்கிய மதிப்பு: கழிவுநீர் பம்ப் மாதிரியானது அடைப்பு-எதிர்ப்பு வடிவமைப்பைக் கொண்டுள்ளது (இம்பெல்லர் ஒரு சிக்கலற்ற தன்மையை ஏற்றுக்கொள்கிறது அமைப்பு, ≤50mm துகள் அளவு கொண்ட அசுத்தங்களைக் கொண்ட கழிவுநீரைக் கடத்தும் திறன் கொண்டது, 15-80m தலையுடன் (நிலத்தடி கேரேஜ்கள் மற்றும் ஆழமான அடித்தள குழிகளில் வடிகால் ஏற்றது). டிரெய்லர் வகை மொபைல் வடிவமைப்பு (5-50kW இழுவை சாதனம் பொருத்தப்பட்ட மாதிரிகள்) நீர் தேங்கும் தளங்களுக்கு விரைவான அணுகலை செயல்படுத்துகிறது. ஓட்ட விகிதம் 200-800m³/h (ஒரு மணி நேரத்தில் 1,000 சதுர மீட்டர் தேங்கிய தண்ணீரை வெளியேற்றும் திறன் கொண்டது), மற்றும் அவசரகால பதில் திறன் உயர்.

3. அவசர மீட்பு மற்றும் பேரிடர் நிவாரண காட்சிகள்

• பொருந்தக்கூடிய காட்சிகள்: வெள்ளப் பேரிடர் வடிகால் (வெள்ளத்தில் மூழ்கிய கிராமங்கள் மற்றும் தொழிற்சாலைகள்), வறட்சியில் அவசரகால நீர் வழங்கல் (நீர்த்தேக்கங்கள்/ஆறுகளில் இருந்து கிராமம் மற்றும் நகர சேமிப்புக் குளங்களுக்கு நீர்), தீ பாதுகாப்புக்கான துணை நீர் வழங்கல் (தொலைதூர பகுதிகளில் உள்ள தீ காட்சிகளில் தண்ணீரை நிரப்புதல்)

• முக்கிய மதிப்பு: IP65 நீர் எதிர்ப்பு மதிப்பீடு (உடலை தற்காலிகமாக 0.5மீ ஆழமான நீரில் மூழ்கடிக்கலாம்), இதற்கு ஏற்றது கடுமையான வெள்ள சூழல்கள்; இது விரைவாகத் தொடங்குகிறது (≤30 வினாடிகள்), சிக்கலான பிழைத்திருத்தம் மற்றும் மீட்புப் பணியாளர்கள் தேவையில்லை எளிய பயிற்சிக்குப் பிறகு அதை இயக்க முடியும். சில மாதிரிகள் "இரட்டை-பம்ப் இணை இயக்கத்தை" ஆதரிக்கின்றன (இரண்டு 50kW அலகுகள் போன்றவை ஓட்ட விகிதத்தை இரட்டிப்பாக்க இணைந்து பணியாற்றுதல்), பெரிய அளவிலான அவசரகால மீட்பு கோரிக்கைகளை பூர்த்தி செய்தல்.

4. தொழில்துறை சுழற்சி மற்றும் குளிர்ச்சியான காட்சிகள்

• பயன்பாட்டு காட்சிகள்: தொழிற்சாலை குளிரூட்டும் அமைப்பு (இயந்திர கருவி, உபகரண குளிரூட்டி சுழற்சி), சுரங்க வடிகால் (நிலத்தடி நீர் வடிகால், வெடிப்பு-தடுப்பு வகை), இரசாயன நிறுவன திரவ போக்குவரத்து (அரிப்பை எதிர்க்கும் பம்ப் போக்குவரத்து அமிலம் மற்றும் காரம் கரைசல்)

• முக்கிய மதிப்பு: தொழில்துறை தர நீர் பம்ப் பொருள் (304 துருப்பிடிக்காத எஃகு/ஃவுளூரின் பிளாஸ்டிக், அமிலம் மற்றும் கார அரிப்பு எதிர்ப்பு), இரசாயன, என்னுடைய கடுமையான ஊடகங்களுக்கு ஏற்றது; பரிமாற்ற அமைப்பு மீள் இணைப்பை (இடையக) ஏற்றுக்கொள்கிறது அதிர்வு, தாங்கும் ஆயுளை நீடித்தல்), இது 24 மணிநேரம் தொடர்ந்து இயங்கக்கூடியது (ஆண்டு இயங்கும் நேரம் ≥5000 மணிநேரம்); புத்திசாலித்தனமான கட்டுப்பாட்டு அமைப்பு ஆலை DCS உடன் இணைப்பை ஆதரிக்கிறது (தானியங்கு படி ஓட்டத்தை சரிசெய்யவும் உபகரணங்களின் வெப்பநிலை), ஆற்றல் சேமிப்பு மற்றும் நுகர்வு குறைத்தல்.5. கிராமப்புற மற்றும் தொலைதூர பகுதிகளுக்கு நீர் விநியோகம்

• பயன்பாட்டு காட்சிகள்: தொலைதூர கிராமங்களில் மையப்படுத்தப்பட்ட நீர் வழங்கல் (நீர் ஆதாரத்திலிருந்து தண்ணீரை எடுத்துச் செல்வது கிராம மக்களின் நீர்த்தேக்கம்), மேய்ச்சல் பகுதிகளில் குடிநீர் (ஆழ்துளை கிணறுகளில் இருந்து குடிநீர் நிலையங்களுக்கு நீர் இறைத்தல் கால்நடைகள்), தீவு நீர் வழங்கல் (உப்பு நீக்கிய பின் புதிய நீர் விநியோகம்)

• முக்கிய மதிப்பு: நீர் திசைதிருப்பல் இல்லாமல் சுய-பிரைமிங் பம்ப் மாதிரி, ஆற்றில் இருந்து நேரடியாக, ஆழ்துளை கிணற்று நீர்; தலை: 30-100 மீட்டர் (மலைப்பாங்கான நிலப்பரப்புக்கு ஏற்றது, உயரமான நீர்த்தேக்கத்திற்கு தண்ணீரைக் கொண்டு செல்வது); குறைந்த எரிபொருள் நுகர்வு (5kW மாடல் முழு சுமை எரிபொருள் நுகர்வு ≤1.5L/h), நீண்ட கால இயக்க செலவுகள் கட்டுப்படுத்தக்கூடியவை; சிறிய உடல் (5-20kW மாதிரி அளவு ≤2000×1000×1200mm), கிராமப்புற குறுகிய தள நிறுவலுக்கு ஏற்றது.

5. கிராமப்புற மற்றும் தொலைதூர பகுதிகளுக்கு நீர் வழங்கல்

• பயன்பாட்டு காட்சிகள்: தொலைதூர கிராமங்களில் மையப்படுத்தப்பட்ட நீர் வழங்கல் (நீர் ஆதாரத்திலிருந்து தண்ணீரை எடுத்துச் செல்வது கிராம மக்களின் நீர்த்தேக்கம்), மேய்ச்சல் பகுதிகளில் குடிநீர் (ஆழ்துளை கிணறுகளில் இருந்து குடிநீர் நிலையங்களுக்கு நீர் இறைத்தல் கால்நடைகள்), தீவு நீர் வழங்கல் (உப்பு நீக்கிய பின் புதிய நீர் விநியோகம்)

• முக்கிய மதிப்பு: நீர் திசைதிருப்பல் இல்லாமல் சுய-பிரைமிங் பம்ப் மாதிரி, ஆற்றில் இருந்து நேரடியாக, ஆழ்துளை கிணற்று நீர்; தலை 30-100 மீ (மலைப் பகுதிக்கு ஏற்றது, நீர் உயர் நீர்த்தேக்கத்திற்கு கொண்டு செல்லப்படுகிறது); குறைந்த எரிபொருள் நுகர்வு (முழு சுமை எரிபொருள் நுகர்வு 5kW மாதிரி ≤1.5L/h), மற்றும் கட்டுப்படுத்தக்கூடிய நீண்ட கால இயக்க செலவு. கச்சிதமான அளவு (பரிமாணங்கள் 5-20kW மாதிரிகள் ≤2000×1000×1200mm), இது குறுகிய கிராமப்புற பகுதிகளில் நிறுவுவதற்கு ஏற்றது.

தயாரிப்பு நன்மைகள் (பம்ப் யூனிட்களின் முக்கிய போட்டித்தன்மை)

தொழில்நுட்ப அளவுருக்கள் (பம்ப் யூனிட்களின் பிரதான சக்தி பிரிவுகள்)

தொழில்நுட்ப அம்சங்கள் (பம்ப் அலகுகளுக்கான பிரத்யேக வடிவமைப்பு)

1. பவர்-பம்ப் துல்லியமான பொருத்தம் தொழில்நுட்பம்

• எஞ்சின் பொருத்தம்: நீர் பம்பின் ஓட்ட விகிதம் மற்றும் தலை தேவைகளுக்கு ஏற்ப, தனிப்பயனாக்கி மற்றும் சக்தியை பொருத்தவும் டீசல் எஞ்சின் (உதாரணமாக, 50m³/h ஓட்ட விகிதம் மற்றும் 20m உயரம் கொண்ட நீர் பம்ப், 10kW உடன் பொருந்துகிறது இயந்திரம்), "ஒரு பெரிய குதிரை ஒரு சிறிய வண்டியை இழுப்பது" அல்லது "எதையும் இழுக்காத ஒரு சிறிய குதிரை" தவிர்க்கவும். இயந்திரம் ஏற்றுக்கொள்கிறது டர்போசார்ஜிங் தொழில்நுட்பம் (20kW க்கு மேல் உள்ள மாடல்களுக்கு), இது குறைந்த வேகத்தில் அதிக முறுக்குவிசையை வெளியிடும், அதிக சுமைகளை சந்திக்கும் தண்ணீர் பம்ப் தொடங்கும் போது தேவைகள் (தொடக்க முறுக்கு மதிப்பிடப்பட்ட முறுக்கு ≥ 1.5 மடங்கு ஆகும்).

• பம்ப் மேம்படுத்தல் வடிவமைப்பு:

① சுய-பிரைமிங் பம்ப்: இது "டபுள் ஹெலிக்ஸ் தூண்டி + காற்று-நீர் பிரிப்பு அறை" கட்டமைப்பை ஏற்றுக்கொள்கிறது. சுய-பிரைமிங் நேரம் ≤60 வினாடிகள் மற்றும் உறிஞ்சும் லிப்ட் ≥8மீ. கைமுறையாக நீர் ப்ரைமிங் தேவையில்லை.

② கழிவுநீர் பம்ப்: இம்பெல்லர் ஒரு சிக்கலற்ற வடிவமைப்பை ஏற்றுக்கொள்கிறது (கத்திகள் திறந்த அமைப்பு), இது கடந்து செல்லும் இழைகள் மற்றும் வண்டல் கொண்ட கழிவுநீர் மூலம். இதன் அடைப்பு எதிர்ப்பு திறன் சாதாரண தண்ணீரை விட 30% அதிகம் குழாய்கள்.

③ அரிப்பை-எதிர்ப்பு பம்ப்: ஓட்டம்-மூலம் கூறுகள் 304 துருப்பிடிக்காத எஃகு மூலம் செய்யப்படுகின்றன (பொதுவான அரிப்புக்காக காட்சிகள்) அல்லது ஃப்ளோரோபிளாஸ்டிக்ஸ் (வலுவான அரிக்கும் காட்சிகளுக்கு), அமிலம் மற்றும் கார எதிர்ப்பு வரம்பு pH 2-12, கடுமையான தொழில்துறை ஊடகங்களுக்கு ஏற்றது.

2. வலுவூட்டப்பட்ட பரிமாற்றம் மற்றும் பாதுகாப்பு அமைப்பு

• டிரான்ஸ்மிஷன் சிஸ்டம்: மீள் இணைப்புகள் (20kW க்கும் குறைவான மாடல்களுக்கு) அல்லது ஹைட்ராலிக் இணைப்புகள் (50kW க்கு மேல் உள்ள மாடல்களுக்கு) இயந்திரம் மற்றும் நீர் பம்ப் இடையே அதிர்வு பரிமாற்றத்தை இடையகப்படுத்தவும், தாங்கி தேய்மானத்தை குறைக்கவும், மற்றும் பரிமாற்ற திறன் ≥95%. இணைப்பில் வெளிப்புற பாதுகாப்பு உறை பொருத்தப்பட்டுள்ளது (கால்வனைஸ் செய்யப்பட்டவை எஃகு தகடு) சுழலும் பகுதிகளிலிருந்து காயங்களைத் தடுக்க மற்றும் பாதுகாப்பு தரங்களை சந்திக்கிறது.

• பாதுகாப்பு வடிவமைப்பு:

① உடல் பாதுகாப்பு: சிறிய அளவிலான மாதிரிகள் (5-20kW) ஒரு நீர்ப்புகா பெட்டியை (IP54) ஏற்றுக்கொள்கின்றன, அதே நேரத்தில் நடுத்தர/பெரிய அளவிலானவை மாதிரிகள் (20-100kW) IP65 நீர்ப்புகா அமைப்பைப் பயன்படுத்துகின்றன (சீலிங் வளையம் எண்ணெய்-எதிர்ப்பு ரப்பர் மற்றும் மூழ்கடிக்கப்படலாம் சிறிது நேரம்).

② துரு எதிர்ப்பு சிகிச்சை: உடல் சட்டகம் மற்றும் நீர் பம்ப் வீடுகள் "ஆசிட் வாஷிங்" என்ற மூன்று துரு எதிர்ப்பு செயல்முறைக்கு உட்படுகின்றன. மற்றும் பாஸ்பேட்டிங் → கால்வனைசிங் → தூள் பூச்சு", ≥500 மணிநேர உப்பு தெளிப்பு எதிர்ப்பு சோதனையுடன், இது பொருத்தமானது விவசாய திறந்தவெளி மற்றும் நகராட்சி ஈரப்பதமான சூழல்களுக்கு.

③ நீர் நுழைவாயில் பாதுகாப்பு: ஒரு துருப்பிடிக்காத எஃகு வடிகட்டி திரை (≤10mm விட்டம் கொண்டது) நீர் நுழைவாயிலில் நிறுவப்பட்டுள்ளது அசுத்தங்களின் பெரிய துகள்கள் நீர் பம்பில் நுழைவதைத் தடுக்கவும் மற்றும் தூண்டுதலை சேதப்படுத்தவும்.

3. நுண்ணறிவு கட்டுப்பாட்டு அமைப்பு (KCPLC-04க்கு பிரத்தியேகமானது)

• முக்கிய செயல்பாடுகள்:

① திரவ அளவுரு கண்காணிப்பு: ஓட்ட விகிதம் (டர்பைன் ஃப்ளோமீட்டர் மூலம்) மற்றும் ஹெட் (அழுத்தம் மூலம்) நிகழ்நேர காட்சி சென்சார்). வரம்பை மீறும் போது தானியங்கி அலாரம் (ஓட்ட விகிதம் அதிகமாக இருக்கும் போது வடிகட்டி திரை அடைப்பைக் குறிப்பிடுவது போன்றவை குறைந்த).

② பாதுகாப்பு பாதுகாப்பு: தண்ணீர் இல்லாமல் செயல்படும் போது (திரவ நிலை சென்சார் மூலம் கண்டறியப்பட்டது), இயந்திரம் 3 வினாடிகளுக்குள் தானாகவே அணைக்கப்படும் (தண்ணீர் பம்பின் இயந்திர முத்திரையைப் பாதுகாக்க மற்றும் உலர் அரைப்பதைத் தடுக்க சேதம்). இயந்திரம் அதிக நீர் வெப்பநிலை மற்றும் குறைந்த எண்ணெய் அழுத்தம் கொண்டிருக்கும் போது, அது தானாகவே சுமை மற்றும் குறைக்கும் மூடப்பட்டது.

③ ரிமோட் மேனேஜ்மென்ட்: 4G/WiFi நெட்வொர்க்கிங்கை ஆதரிக்கிறது. பயனர்கள் இயக்க அளவுருக்களைப் பார்க்கலாம் (ஓட்ட விகிதம், எரிபொருள் நுகர்வு, தவறுகள்) "கெச்செங் எலக்ட்ரிக் பவர்" APP மூலம் தொலைவிலிருந்து தொடங்கி நிறுத்தவும் (கவனிக்கப்படாத கிராமப்புற தண்ணீருக்கு ஏற்றது விநியோக காட்சிகள்).

④ தகவமைப்பு ஒழுங்குமுறை: செட் ஃப்ளோ ரேட்/ஹெட் டார்கெட்டின் படி, அது தானாகவே இன்ஜின் வேகத்தை சரிசெய்கிறது. எடுத்துக்காட்டாக, ஓட்ட விகிதத்தைக் குறைக்க வேண்டியிருக்கும் போது, எரிபொருளைச் சேமிக்க தானாகவே வேகத்தைக் குறைக்கிறது).

4. மொபைல் மற்றும் வசதியான வரிசைப்படுத்தல் வடிவமைப்பு

• மொபிலிட்டி: 5-50kW மாடல்களில் விருப்பமாக டிரெய்லர் வடிவமைப்பு பொருத்தப்பட்டிருக்கும் (தோண்டும் கொக்கி, ஆதரவு கால்கள், மற்றும் பிரேக்கிங் சிஸ்டம்), அதிகபட்ச பயண வேகம் ≤60km/h. அவற்றை பிக்கப் டிரக்குகள் அல்லது இலகுரக லாரிகள் மூலம் இழுத்துச் செல்லலாம் விரைவான இடமாற்றத்திற்காக (விவசாய நீர்ப்பாசனம் நிலம் பரிமாற்றம், நகராட்சி வடிகால் இடமாற்றம் போன்றவை). பெரியது மாதிரிகள் (50-100kW) விருப்பமாக ஒரு நிலையான தளத்துடன் பொருத்தப்படலாம் (நங்கூரம் போல்ட் துளைகளுடன்), நீண்ட காலத்திற்கு ஏற்றது தொழில்துறை நிறுவல்.

• விரைவு வரிசைப்படுத்தல்: நீர் நுழைவாயில் மற்றும் அவுட்லெட்டில் விரைவான இணைப்புகள் (DN50-DN200, தண்ணீருக்கு ஏற்றது வெவ்வேறு விட்டம் கொண்ட குழாய்கள்), மற்றும் நீர் குழாய் இணைப்பு 10 நிமிடங்களுக்குள் முடிக்கப்படும். சிக்கலானது இல்லை நிறுவல் தேவை. தளத்திற்கு வந்த பிறகு, எரிபொருளைச் சேர்த்து, என்ஜின் எண்ணெயைச் சரிபார்த்து, அதைத் தொடங்கலாம் மற்றும் இயக்கப்பட்டது. இது அவசரகால மீட்புக் காட்சிகளுக்கு ஏற்றது.

5. எரிபொருள் சிக்கனம் மற்றும் வரம்பு மேம்படுத்தல்

• எரிபொருள் நுகர்வு கட்டுப்பாடு: இயந்திரம் உயர் அழுத்த பொதுவான இரயில் எரிபொருள் உட்செலுத்துதல் தொழில்நுட்பத்தை (ஊசி அழுத்தம் ≥1600bar), முழுமையான எரிப்பு உறுதி. முழு-சுமை எரிபொருள் நுகர்வு விகிதம் 250g/(kW · h), சாதாரண டீசல் வாட்டர் பம்ப் யூனிட்களை விட 10% அதிக எரிபொருள் சேமிப்பு. பகுதி சுமையின் கீழ் (30%-50%), எரிபொருள் நுகர்வு மேலும் குறைக்கப்பட்டது (உதாரணமாக, 10kW மாடலுக்கு, அரை சுமையில் எரிபொருள் நுகர்வு ≤1.2L/h ஆகும்).

• பேட்டரி ஆயுள் வடிவமைப்பு: எரிபொருள் டேங்க் திறன் 50-500L (5kW மாடல்களுக்கு 50L மற்றும் 100kW மாடல்களுக்கு 500L), இது 8-20 மணி நேரம் முழு சுமையுடன் தொடர்ந்து இயங்கும். வெளிப்புற பெரிய கொள்ளளவு எரிபொருள் தொட்டிகளை ஆதரிக்கிறது (வழியாக இணைக்கப்பட்டுள்ளது விரைவான இணைப்புகள்) வரம்பற்ற சகிப்புத்தன்மையை அடைய (தொழில்துறை அமைப்புகளில் 24 மணிநேர தொடர்ச்சியான செயல்பாட்டிற்கு ஏற்றது).

பயன்பாட்டு முறை (பம்ப் யூனிட்டுகளுக்கான பிரத்யேக செயல்பாடு)

1.முன்-தொடக்க ஆய்வு (திரவம் மற்றும் சக்தி அமைப்பில் கவனம் செலுத்துதல்)

2. தொடக்க செயல்பாடு (கைமுறை/தானியங்கு முறையில் பிரிக்கப்பட்டுள்ளது)

(1) கைமுறை முறை (வழக்கமான காட்சிகள்

1. தயாரிப்பு: எரிபொருள் வால்வைத் திறந்து, கட்டுப்படுத்தியை "மேனுவல்" பயன்முறைக்கு மாற்றி, அவுட்லெட் வால்வு என்பதை உறுதிப்படுத்தவும் திறந்த (பம்பின் அதிகப்படியான அழுத்தத்தைத் தவிர்க்க);

2. எஞ்சினைத் தொடங்கவும்: "முற்சூடு" பொத்தானை அழுத்தவும் (குறைந்த வெப்பநிலை சூழலை 30-60 வினாடிகளுக்கு முன்கூட்டியே சூடாக்கவும்), மற்றும் பின்னர் "தொடங்கு" பொத்தானை அழுத்தவும். இயந்திரம் துவங்கிய பிறகு, டேகோமீட்டரைக் கவனிக்கவும் (படிப்படியாக 1500r/min ஆக உயரவும்) மற்றும் எண்ணெய் அழுத்த அளவு (≥0.3MPa);

3. நீர் பம்பைத் தொடங்கவும்: இயந்திரம் நிலையானதாக இருந்த பிறகு, மெதுவாக நுழைவாயில் வால்வைத் திறக்கவும் (சுய ப்ரைமிங் பம்ப் தேவையில்லை இந்த படி), கன்ட்ரோலர் ஃப்ளோ/ஹெட் டிஸ்ப்ளேவைக் கவனிக்கவும் (படிப்படியாக செட் மதிப்பை அடையுங்கள்), ஓட்டம் மிகவும் குறைவாக இருந்தால், சரிபார்க்கவும் நுழைவாயில் வடிகட்டி தடுக்கப்பட்டுள்ளதா;

4. சுமை சரிசெய்தல்: தேவைக்கு ஏற்ப இயந்திர வேகத்தை சரிசெய்யவும் (இன் "வேகப்படுத்துதல்/குறைவு" பொத்தான் மூலம் கட்டுப்படுத்தி) ஓட்டம்/தலையானது பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்யும் வரை (விவசாய பாசனத்திற்கு 50m³/h, சரிசெய்தல் தொடர்புடைய மதிப்பின் வேகம்).

(2) தானியங்கி பயன்முறை (கவனிக்கப்படாத சூழ்நிலை)

1. அளவுரு அமைப்பு: கட்டுப்படுத்தியில் இலக்கு ஓட்டம்/தலையை அமைக்கவும் (கிராமப்புற நீர் வழங்கல் தொகுப்பு ஓட்டம் 100m³/h போன்றவை), நீரற்ற பாதுகாப்பு வரம்பு (திரவ நிலை 0.5m தானியங்கி பணிநிறுத்தம் குறைவாக இருப்பது போன்றவை);

2. பயன்முறை சுவிட்ச்: கட்டுப்படுத்தியை "தானியங்கி" பயன்முறைக்கு மாற்றவும், மேலும் கணினி தானாகவே திரவ அளவைக் கண்காணிக்கும் (உள்வாயில்) மற்றும் ஓட்டம்/தலை;

3. தானியங்கி செயல்பாடு: திரவ நிலை தரநிலையை அடையும் போது, இயந்திரம் தானாகவே தொடங்கப்படும், நுழைவாயில் வால்வு திறக்கப்பட்டு, இலக்கு அளவுருக்களுக்கு வேகம் சரிசெய்யப்படுகிறது; திரவ நிலை மிகவும் குறைவாக இருக்கும் போது அல்லது அளவுரு வரம்பை மீறுகிறது, இயந்திரம் தானாகவே நின்று அலாரம் கொடுக்கும் (APP புஷ் அறிவிப்பு).

3. செயல்பாட்டு கண்காணிப்பு (திரவம் மற்றும் சக்தி அளவுருக்கள் மீது கவனம் செலுத்துதல்)

• நிகழ்நேர கண்காணிப்பு: ஒவ்வொரு 30 நிமிடங்களுக்கும் ஒருமுறை பதிவுசெய்யவும்: ஓட்டம் (தொகுக்கப்பட்ட வரம்பிற்குள் ±10%), தலை (அசாதாரணமாக இல்லை ஏற்ற இறக்கங்கள்), என்ஜின் நீர் வெப்பநிலை (≤95℃), எண்ணெய் அழுத்தம் (≥0.2MPa), எரிபொருள் எண்ணெய் நிலை (எண்ணெய் பற்றாக்குறையை தவிர்க்கவும் பணிநிறுத்தம்);

• விதிவிலக்கு கையாளுதல்:

① ஓட்டம் குறைதல்: நீர் வடிகட்டி (அசுத்தங்களை சுத்தம் செய்தல்), உட்கொள்ளும் குழாய் கசிவு (சுய-பிரைமிங் பம்ப்) சரிபார்க்க நிறுத்தவும்;

② அதிகப்படியான தலை: அவுட்லெட் குழாய் தடுக்கப்பட்டுள்ளதா மற்றும் அவுட்லெட் வால்வு முழுமையாக திறந்திருக்கிறதா என சரிபார்க்கவும்.

③ வாட்டர் பம்பின் அசாதாரண ஒலி: தூண்டுதல் சிக்கியுள்ளதா என்பதை சரிபார்க்க நிறுத்தவும் (வெளிநாட்டு உடல் உள்ளதா), தாங்கி தேய்ந்துவிட்டதா (தாங்கியை மாற்றவும்);• அவசர பணிநிறுத்தம்: "எஞ்சின் உயர் நீர்" என்ற அலாரத்தின் போது வெப்பநிலை", "குறைந்த எண்ணெய் அழுத்தம்" மற்றும் "நீர் செயல்பாடு இல்லை" ஏற்படுகிறது, கட்டுப்படுத்தி தானாகவே மூடப்படும் மற்றும் சரிசெய்த பிறகு மறுதொடக்கம்.

4. பணிநிறுத்தம் (தண்ணீர் சுத்தி மற்றும் கூறு சேதத்தைத் தவிர்க்க)

1. இறக்குதல் சரிசெய்தல்: முதலில் என்ஜின் வேகத்தைக் குறைத்தல் (0க்கு கீழே ஓட்டம்), பின்னர் நீர் நுழைவாயில் வால்வை (க்கு நீர் பின்வாங்கலைத் தவிர்க்கவும்);

2. நீர் பம்பை மூடு: கட்டுப்படுத்தியின் "நிறுத்து" பொத்தானை அழுத்தவும், இயந்திரம் நின்ற பிறகு, தண்ணீரை மூடவும் அவுட்லெட் வால்வு (தண்ணீர் குழாய் மீண்டும் பாய்வதைத் தடுக்கவும், நீர் பம்பை சேதப்படுத்தவும்);

3. பைப்லைன் சுத்தம்: அசுத்தங்கள் கொண்ட கழிவுநீர் கொண்டு செல்லப்பட்டால் (முனிசிபல் வடிகால் போன்றவை), பம்பைத் திறக்கவும் எஞ்சியிருக்கும் கழிவுநீர் மற்றும் அசுத்தங்களை வெளியேற்றுவதற்கு பணிநிறுத்தத்திற்குப் பிறகு வடிகால் துளை (தூக்கியின் அரிப்பைத் தவிர்க்கவும்);

4. பாதுகாப்பான முடிவு: எரிபொருள் வால்வை மூடு (நீண்ட கால பணிநிறுத்தம்), உடல் தூசியை சுத்தம் செய்தல், அசுத்தங்களை வடிகட்டுதல், பதிவு செய்தல் செயல்பாட்டு தரவு (ஓட்ட விகிதம், எரிபொருள் நுகர்வு, செயல்பாட்டு நேரம்).

பாதுகாப்பு மற்றும் பாதுகாப்பு (பம்ப் யூனிட்களுக்கான பிரத்யேக விவரக்குறிப்புகள்)

1. நிறுவல் பாதுகாப்பு (திரவ போக்குவரத்து காட்சிகளுக்கு ஏற்றது)

• தளத் தேர்வு மற்றும் தளவமைப்பு:

① நிறுவல் இடம் திறந்த தீப்பிழம்புகள் (≥10 மீட்டர்), எரியக்கூடிய மற்றும் வெடிக்கும் பொருட்களிலிருந்து (≥15) தொலைவில் இருக்க வேண்டும். மீட்டர்), மற்றும் நீர் நுழைவாயில் நீர் ஆதாரத்திற்கு அருகில் இருக்க வேண்டும் (நீர் நுழைவு குழாயின் நீளத்தை குறைக்கவும் எதிர்ப்பைக் குறைக்கவும்).

② வெளிப்புற நிறுவலுக்கு, கனமழையால் நேரடி அரிப்பைத் தடுக்க மழை தங்குமிடம் (IP54 மாதிரி) கட்டப்பட வேண்டும். அவசரகால மீட்பு, பாதுகாப்பு அளவை விட ஆழமான தண்ணீரில் அலகு மூழ்குவதைத் தவிர்க்கவும் (IP65 மாதிரி ≤0.5m);

③ குழாய் தளவமைப்பு: நுழைவாயில் குழாய் முடிந்தவரை குறுகியதாகவும் நேராகவும் இருக்க வேண்டும் (திருப்பலைக் குறைத்து காற்று கசிவைத் தவிர்க்கவும்), மற்றும் வெளியேறும் குழாய் காசோலை வால்வுடன் நிறுவப்பட வேண்டும் (நிறுத்தப்பட்ட பிறகு தண்ணீர் திரும்புவதைத் தடுக்க).

• மின் பாதுகாப்பு:

① யூனிட் கிரவுண்டிங் எதிர்ப்பு ≤4Ω (கால்வனேற்றப்பட்ட பிளாட் ஸ்டீல் தரையமைப்பு, ஆழம் ≥2 மீட்டர்), மின் வயரிங் முனையம் நீர்ப்புகா கவர் (தண்ணீர் குறுகிய சுற்று தவிர்க்க);

② கன்ட்ரோலர்கள் மற்றும் சென்சார்கள் போன்ற மின் கூறுகள் தண்ணீருடன் நேரடி தொடர்பைத் தவிர்க்க வேண்டும் (IP65 தவிர மாதிரிகள்), மற்றும் நீர்ப்புகா கேபிள்கள் (RVVY கேபிள்கள்) பயன்படுத்தப்பட வேண்டும்.

③ வெடிப்பு-தடுப்பு மாதிரி (சுரங்கத்திற்கு) GB 3836.1 தரநிலைக்கு இணங்க வேண்டும். மின் கூறுகள் வேண்டும் தீப்பொறிகள் எரியக்கூடிய மற்றும் வெடிக்கும் வாயுக்களைப் பற்றவைப்பதைத் தடுக்க Ex dⅡB T4 தரத்தில் இருக்க வேண்டும்.

• இயந்திர பாதுகாப்பு:

① சுழலும் பாகங்கள் (இணைத்தல், மின்விசிறி) ஒரு பாதுகாப்பு உறை பொருத்தப்பட்டிருக்க வேண்டும் (உறுதியாக சரி செய்யப்பட்டது, தளர்த்தப்படாமல்), மற்றும் செயல்பாட்டின் போது பிரித்தெடுப்பது தடைசெய்யப்பட்டுள்ளது;

② நீர் நுழைவாயில் மற்றும் கடையின் விரைவு இணைப்புகள் பூட்டப்பட வேண்டும் (அவை கீழே விழுவதைத் தடுக்க அழுத்தம் மிக அதிகமாக உள்ளது மற்றும் தண்ணீர் தெளிப்பதால் மக்களை காயப்படுத்துகிறது).

③ ஆபரேட்டர்கள் ஆண்டி-ஸ்லிப் காலணிகள் மற்றும் நீர்ப்புகா கையுறைகளை அணிய வேண்டும் (கழிவுநீர் மற்றும் நழுவுவதைத் தவிர்க்க) மற்றும் தண்ணீர் குழாய்களை நகர்த்தும்போது காயமடையாமல் கவனமாக இருங்கள்.

2. செயல்பாட்டு பாதுகாப்பு (திரவம் மற்றும் இயந்திர அபாயங்களைத் தவிர்த்தல்)

•பணியாளர் தேவைகள்:

① ஆபரேட்டர்கள் Kecheng இலிருந்து சிறப்பு பயிற்சி பெற வேண்டும், பம்ப் யூனிட்டின் கட்டமைப்பை நன்கு அறிந்திருக்க வேண்டும் (அதாவது சுய-பிரைமிங் பம்ப் நீர் வரைதல் மற்றும் கழிவுநீர் பம்ப் எதிர்ப்பு அடைப்பு), மற்றும் அவற்றை எடுப்பதற்கு முன் மதிப்பீட்டில் தேர்ச்சி பெறவும் இடுகைகள்.

② உரிமம் பெறாத பணியாளர்கள் மற்றும் மது அருந்தியவர்கள் செயல்பட தடை விதிக்கப்பட்டுள்ளது. குழந்தைகளுக்கும் தடை விதிக்கப்பட்டுள்ளது இயங்கும் அலகுகளை அணுகுவதற்கு.

③அவசர மீட்பு நடவடிக்கைகளில், இரண்டு பேர் ஒத்துழைக்க வேண்டும் (ஒருவர் செயல்படுகிறார், மற்றவர் கவனிக்கிறார் விபத்துகளைத் தடுக்க சுற்றியுள்ள சூழல்).

• இயக்க முரண்பாடுகள்:

① தண்ணீர் பம்ப் தண்ணீர் இல்லாமல் இயங்குவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது (குறுகிய காலத்திற்கு கூட, அது இயந்திர முத்திரையை சேதப்படுத்தி கசிவை ஏற்படுத்துகிறது).

② செயல்பாட்டின் போது நுழைவாயில்/வெளியேற்ற நீர் குழாய்களை பிரிப்பது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது (அதிக அழுத்தம் இருக்கலாம் நீர் தெளிப்பு காயத்தை ஏற்படுத்தும்).

③ வாட்டர் பம்ப்க்கு ஏற்ற வரம்பை மீறும் மீடியாவை தெரிவிப்பது தடைசெய்யப்பட்டுள்ளது (உதாரணமாக, வழக்கமாக இருந்தால் நீர் பம்ப் அமிலம் அல்லது காரம் கரைசல்களை வெளிப்படுத்துகிறது, அரிப்பை எதிர்க்கும் மாதிரி பயன்படுத்தப்பட வேண்டும்).

④ ஓவர்லோடிங் செயல்பாடு கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது (ஓட்ட விகிதம்/தலையானது மதிப்பிடப்பட்ட மதிப்பை விட 120% அதிகமாக இருந்தால் அதிக சுமை காரணமாக இயந்திரம் மற்றும் நீர் பம்ப் சேதம்).

• அவசர பதில்:

① தண்ணீர் குழாய் வெடித்தது: இயந்திரத்தை உடனடியாக நிறுத்தவும், நுழைவாயில் / கடையின் வால்வை மூடவும், தண்ணீர் குழாய் / இணைப்பியை மாற்றவும், நீர் ஆதாரங்களை வீணாக்குவதை தவிர்க்கவும்;

② நீர் பம்ப் கசிவு: இயந்திர முத்திரையை சரிபார்க்க நிறுத்துங்கள் (அணியங்களை மாற்ற வேண்டும்), ஷெல் சீல் வளையம் (வயதான தேவைகள் மாற்றப்பட வேண்டும்), கசிவுடன் இயங்க வேண்டாம்;

③ தீ விபத்து: உடனடியாக இயந்திரத்தை நிறுத்தவும், எரிபொருள் வால்வை மூடவும், உலர் தூள் தீயால் தீயை அணைக்கவும் அணைப்பான் (எரிபொருள் தீயை அணைக்க தண்ணீர் அனுமதிக்கப்படவில்லை), மற்றும் சுற்றியுள்ள மக்களை வெளியேற்றவும்.

3. பாதுகாப்பைப் பராமரிக்கவும் (பம்பின் முக்கிய கூறுகளைப் பாதுகாக்கவும்)

• பராமரிப்புக்கு முன் ஏற்பாடுகள்:

① ஜெனரேட்டர் தொகுப்பின் மின் இணைப்பைத் துண்டிக்கவும் (கண்ட்ரோலர் சுவிட்சை அணைக்கவும்), எரிபொருள் வால்வை மூடி, தொங்கவும் "பராமரிப்பில் உள்ளது, தொடங்க வேண்டாம்" என்று எழுதப்பட்ட எச்சரிக்கை பலகை.;

② பம்பில் எஞ்சியிருக்கும் திரவத்தை வடிகட்டவும் (வடிகால் துளையைத் திறக்கவும்), அரிக்கும் ஊடகத்தின் போக்குவரத்து இருந்தால், பயன்படுத்த வேண்டும் பம்ப் உட்புறத்தை கழுவ தண்ணீர் (எஞ்சிய அரிப்பை தவிர்க்க);

③ பராமரிப்பு கருவிகள் (நீர்ப்புகா குறடு, முத்திரை, மசகு எண்ணெய்), பாதுகாப்பு உபகரணங்கள் (நீர்ப்புகா கையுறைகள், கண்ணாடிகள்).

• பராமரிப்பு செயல்பாடு விவரக்குறிப்புகள்:

① பம்ப் பராமரிப்பு:

◦ தூண்டி சுத்தம் செய்தல்: பம்ப் ஷெல்லை அகற்றவும், தூண்டி அசுத்தங்களை சுத்தம் செய்யவும் (கீறல் ஏற்படாமல் இருக்க மென்மையான தூரிகையைப் பயன்படுத்தவும். பிளேடு), தூண்டுதலின் உடைகளை சரிபார்க்கவும் (1 மிமீக்கு அதிகமான உடைகள் மாற்றப்பட வேண்டும்);

◦ இயந்திர முத்திரை மாற்றீடு: பழைய முத்திரைகளை அகற்றி, நீர்ப்புகா சீலண்டைப் பயன்படுத்துங்கள் மற்றும் புதிய முத்திரைகளை நிறுவவும் (பொருத்தம் மற்றும் இல்லை என்பதை உறுதிப்படுத்தவும் கசிவு);

◦ பேரிங் லூப்ரிகேஷன்: லித்தியம் கிரீஸால் நிரப்பவும் (மாதிரி 3#), எண்ணெயின் அளவு தாங்கும் குழியின் 1/2-2/3 (க்கு அதிக வெப்பத்தைத் தவிர்க்கவும்);

② இன்ஜின் பராமரிப்பு: எஞ்சின் ஆயில், ஆயில் ஃபில்டர் மற்றும் ஏர் ஃபில்டரை வழக்கமான முறையில் மாற்றவும் டீசல் என்ஜின்களுக்கான நடைமுறைகள், மற்றும் பெல்ட்டின் பதற்றத்தை சரிபார்க்கவும் (பிரஸ் டிஃபார்மேஷன் ≤15 மிமீ).

③ மின் பராமரிப்பு: கட்டுப்படுத்தி மற்றும் சென்சார்களில் உள்ள தூசியை சுத்தம் செய்யவும் (அழுத்தப்பட்ட காற்றைப் பயன்படுத்தி), முனையத்தைச் சரிபார்க்கவும் தொகுதிகள் (தளர்வு அல்லது ஆக்சிஜனேற்றம் இல்லை, மணர்த்துகள்கள் கொண்ட காகிதம் மூலம் மணல் ஆக்சிஜனேற்றம்), மற்றும் தண்ணீர் இல்லாத பாதுகாப்பு மற்றும் தவறு சோதிக்க எச்சரிக்கை செயல்பாடுகள்.

• தொழில்முறை பராமரிப்பு

① பம்ப் செயல்திறன் அளவுத்திருத்தம் (ஒவ்வொரு 6 மாதங்களுக்கும் ஒருமுறை): கெச்செங்கின் விற்பனைக்குப் பிந்தைய பொறியாளர்கள் ஓட்ட விகிதம்/தலையை சோதிக்கின்றனர், இணக்கத்தை உறுதிசெய்ய தூண்டுதல் அனுமதி மற்றும் இயந்திர வேகத்தை சரிசெய்யவும்.

② அரிப்பை-எதிர்ப்பு பம்புகளின் ஓட்டம்-மூலம் கூறுகளை ஆய்வு செய்தல் (மூன்று மாதங்களுக்கு ஒருமுறை) : சரிபார்க்கவும் துருப்பிடிக்காத எஃகு / ஃப்ளோரோபிளாஸ்டிக் கூறுகளில் அரிப்பு அல்லது விரிசல் மற்றும் சேதமடைந்த பகுதிகளை சரியான நேரத்தில் மாற்றவும் முறை.

பராமரிப்பு சுழற்சி அட்டவணை (பம்ப் யூனிட்டுகளுக்கு பிரத்தியேகமானது)
