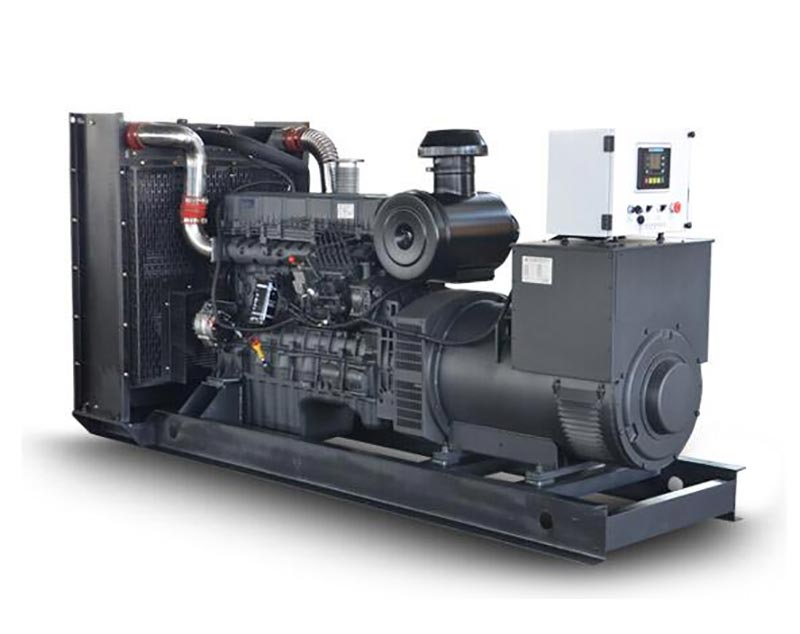

500kW ஜெனரேட்டர் செட்

கெச்செங்கால் அமைக்கப்பட்ட 500kW ஜெனரேட்டர் சீனாவில் தயாரிக்கப்பட்டது. அலகு மையமானது சோங்கிங் கம்மின்ஸ் எஞ்சின் மற்றும் லில்லை ஏற்றுக்கொள்கிறது செமிர் பிரஷ்லெஸ் ஜெனரேட்டர், சுய-தொடக்கக் கட்டுப்பாட்டு அமைப்புடன் இணைந்து, அதிக நம்பகத்தன்மை மற்றும் விரைவானதை அடைகிறது பதில் பிரதான மின்சாரம் துண்டிக்கப்பட்ட 15 வினாடிகளுக்குள் மின்சாரம் தானாகவே தொடங்கப்படும் காத்திருப்பு சக்தி 500kW வரை உள்ளது. இந்த தயாரிப்பு ஒருங்கிணைக்கப்பட்ட கொள்கலன் வடிவமைப்பு, சிறிய அமைப்பு, எளிதானது. நகர்த்தவும் நிறுவவும், மற்றும் தொடர்புடைய தேசிய மற்றும் சர்வதேச தரங்களை சந்திக்கிறது. இது குறைந்த எரிபொருள் நுகர்வு போது செயல்பாடு மற்றும் நிலையான செயல்திறன், இது மிகவும் அதிக தேவைகள் உள்ள இடங்களுக்கு மிகவும் பொருத்தமானது மருத்துவமனைகள், தரவு மையங்கள், தொழில்துறை பூங்காக்கள் மற்றும் முக்கிய நிகழ்வு ஆதரவு போன்ற மின்சார விநியோக தொடர்ச்சி.

கெச்செங் 500kW ஜெனரேட்டர் தொகுப்பின் தோற்றம் வரைதல்

முக்கிய நன்மை

கம்மின்ஸ் எஞ்சின் செயல்திறன் பற்றிய பகுப்பாய்வு

யூனிட்டின் ஆற்றல் மையமாக, சோங்கிங் கம்மின்ஸ் KTA19-G8 இன்ஜின் 6-சிலிண்டர் இன்-லைன் அமைப்பை, சிலிண்டர் விட்டத்தை ஏற்றுக்கொள்கிறது. × ஸ்ட்ரோக் 159mm×159mm, இடப்பெயர்ச்சி 18.9L, மற்றும் டர்போசார்ஜிங் இண்டர்கூலிங் மூலம் 575kW ரிசர்வ் மின் உற்பத்தியை அடைகிறது தொழில்நுட்பம். அதன் PT நேரடி எரிபொருள் உட்செலுத்துதல் அமைப்பு, எலக்ட்ரானிக் கவர்னருடன் இணைந்து, எரிபொருளைக் குறைக்கிறது நுகர்வு 206g/kw·h (75% சுமை), இது ஒத்த மாதிரிகளை விட 8% குறைவு. வடிவமைப்பு அதிக வலிமை கொண்ட அலாய் வார்ப்பிரும்பு சிலிண்டர் தொகுதி மற்றும் ஒருங்கிணைந்த போலி எஃகு கிரான்ஸ்காஃப்ட் ஆகியவை பெரிய மாற்றத்தை உறுதி செய்கிறது இடைவெளி 20,000 மணிநேரத்திற்கு மேல் மற்றும் -20℃ முதல் 40℃ வரையிலான பரந்த வெப்பநிலை வரம்பிற்கு ஏற்றது.

லெராய் சோமர் ஜெனரேட்டர்களின் தொழில்நுட்ப சிறப்பம்சங்கள்

லில்லெசெம்மா பிரஷ்லெஸ் ஜெனரேட்டர் (பாதுகாப்பு வகுப்பு IP23, இன்சுலேஷன் வகுப்பு H) AVR தானியங்கி மின்னழுத்த ஒழுங்குமுறையை ஏற்றுக்கொள்கிறது அமைப்பு, நிலையான மின்னழுத்த சரிசெய்தல் வீதம் ≤±1%, தற்காலிக மின்னழுத்த மீட்பு நேரம் <3 வினாடிகள், பாதுகாப்பை உறுதிசெய்ய மருத்துவ உபகரணங்கள் மற்றும் துல்லியமான கருவிகள் போன்ற உணர்திறன் சுமைகளின் செயல்பாடு. ஜெனரேட்டர் ஒரு பொருத்தப்பட்டிருக்கிறது PMG நிரந்தர காந்த தூண்டுதல் அமைப்பு, இது பவர் கிரிட் ஏற்ற இறக்கம் ஏற்பட்டாலும் நிலையான வெளியீட்டை பராமரிக்கிறது. தி தொலைபேசி ஹார்மோனிக் குணகம் THF 2% க்கும் குறைவாக உள்ளது, இது சக்தி தரத்திற்கான கடுமையான தேவைகளை பூர்த்தி செய்கிறது தொடர்பு அடிப்படை நிலையங்கள், முதலியன

அறிவார்ந்த சுய-தொடக்க அமைப்பு

500kW டீசல் ஜெனரேட்டர் தொகுப்பு LCD சீன திரவ படிக எண் கட்டுப்பாட்டு அமைப்புடன் பொருத்தப்பட்டுள்ளது, ATS ஐ ஆதரிக்கிறது இரட்டை மின்சாரம் வழங்கல் மாறுதல், மற்றும் மெயின் அண்டர்வோல்டேஜ் கண்டறிதல் (பதிலளிப்பு நேரம் <0.5 வினாடிகள்), மூன்று முறை தொடக்க மறு முயற்சி தர்க்கம் மற்றும் தவறுகளை சுய-கண்டறிதல். 24V DC தொடக்க அமைப்பு, தண்ணீர் ஜாக்கெட்டுடன் இணைந்து ஹீட்டர், -15℃ சுற்றுச்சூழலில் 99% தொடக்க வெற்றி விகிதத்தை அடைகிறது.தொலைநிலை கண்காணிப்பு தொகுதி 16ஐ பதிவேற்றலாம். உண்மையான நேரத்தில் மின்னழுத்தம், அதிர்வெண் மற்றும் எண்ணெய் அழுத்தம் போன்ற இயக்க அளவுருக்கள் மற்றும் தரவு அணுகலை ஆதரிக்கிறது மொபைல் APP மற்றும் PC.

தொழில்நுட்ப அளவுரு

ஜெனரேட்டர் அம்சங்கள்

கட்டமைப்பு வடிவமைப்பு சிறப்பம்சங்கள்

• மாடுலர் தளவமைப்பு: இயந்திரம், ஜெனரேட்டர் மற்றும் கட்டுப்பாட்டு அமைப்பு ஆகியவை அதிர்ச்சி-உறிஞ்சும் பட்டைகள் மூலம் நெகிழ்வாக இணைக்கப்பட்டுள்ளன அதிர்வு பரிமாற்றத்தைக் குறைக்கவும் (வீச்சு ≤0.3 மிமீ) மற்றும் உபகரணங்களின் சேவை ஆயுளை நீட்டிக்கவும்.

- குறைந்த இரைச்சல் தேர்வுமுறை: இரட்டை அடுக்கு ஒலி காப்பு அட்டையைப் பயன்படுத்துவதன் மூலம் (ஒலியை உறிஞ்சும் பருத்தியின் உள் அடுக்கு + எஃகு தகட்டின் வெளிப்புற அடுக்கு), மின்மறுப்பு கலவை மஃப்லருடன் இணைந்து, சத்தத்தை 75dB ஆகக் குறைக்கலாம் (a ஒலி எதிர்ப்பு பெட்டி தொகுதி ஒரு விருப்பமாக தேவைப்படுகிறது).

-பராமரிப்பு வசதி: இன்ஜினின் ஆயில் ஃபில்டர், ஃப்யூயல் ஃபில்டர் மற்றும் இதர பாதிக்கப்படக்கூடிய பாகங்கள் மையமாக அமைக்கப்பட்டுள்ளன. தினசரி பராமரிப்புக்கு புற கூறுகளை பிரிப்பது தேவையில்லை, பராமரிப்பு நேரத்தை 50% சேமிக்கிறது.

சுற்றுச்சூழல் தழுவல்

யூனிட் GB/T 2423.16 மோல்ட் சோதனை (தரம் ≤2) மற்றும் நில அதிர்வு வலிமை சோதனை (கிடைமட்ட முடுக்கம் 0.2g) ஆகியவற்றில் தேர்ச்சி பெற்றுள்ளது. மற்றும் ≤1000m உயரம் மற்றும் ≤90% ஈரப்பதம் உள்ள சூழலில் நீண்ட நேரம் செயல்பட முடியும் (இல்லை ஒடுக்கம்). எரிபொருள் அமைப்பு 0# டீசல் (கோடைக்காலம்) மற்றும் -10# டீசல் (குளிர்காலம்) ஆகியவற்றுடன் இணக்கமானது, மேலும் பொருத்தப்பட்டுள்ளது அதிக கந்தக எரிபொருள் உள்ள பகுதிகளில் நம்பகத்தன்மையை உறுதிப்படுத்த எண்ணெய்-நீர் பிரிப்பான் (10μm வடிகட்டுதல் துல்லியத்துடன்) உள்ளடக்கம்.

பயன்பாட்டு முறை

தொடங்குவதற்கு முன் செயல்முறையைச் சரிபார்க்கவும்

• எரிபொருள் அமைப்பு: எரிபொருள் தொட்டியில் எரிபொருள் அளவு ≥30% உள்ளதா எனச் சரிபார்த்து, எரிபொருள் வால்வைத் திறந்து, காற்றில் உள்ள அனைத்து காற்றையும் வெளியேற்றவும். குழாய் (எதிர்ப்பு அதிகரிக்கும் வரை எரிபொருள் பம்பை கையால் அழுத்தவும்). - மின் அமைப்பு: பேட்டரி மின்னழுத்தம் ≥24V, கட்டுப்பாட்டு குழு "காத்திருப்பு" நிலையைக் காட்டுகிறது, மேலும் அவசர நிறுத்த பொத்தான் மீட்டமைக்கப்பட்டது. - இயந்திர ஆய்வு: தி எண்ணெய் அளவு டிப்ஸ்டிக்கில் உள்ள H/L குறிக்கு இடையில் இருக்க வேண்டும், குளிரூட்டும் நிலை விரிவாக்கத்தின் மூன்றில் இரண்டு பங்கு அடைய வேண்டும் தொட்டி, மற்றும் விசிறி பெல்ட்டின் பதற்றம் பத்திரிகை விலகல் 10-15 மிமீ இருக்க வேண்டும்.

தொடக்க செயல்பாட்டு படிகள்

• தானியங்கி பயன்முறை: கண்ட்ரோல் பேனல் குமிழியை "தானியங்கி" ஆக மாற்றவும், மேலும் கணினி மின்சக்தி கண்காணிப்பில் நுழையும். மாநில. மெயின் மின்சாரம் தடைபடும் போது அது தானாகவே தொடங்கும் (வெற்றிகரமாக ATS மாறுதல் நேரம் தொடக்கமானது 10 வினாடிகளுக்கும் குறைவானது).

- கையேடு பயன்முறை: "தொடங்கு" பொத்தானை 3 விநாடிகளுக்கு அழுத்திப் பிடிக்கவும். வேகம் 1500rpm மற்றும் மின்னழுத்தம் உயரும் முறை உறுதிப்படுத்துகிறது, வெளியீட்டு சர்க்யூட் பிரேக்கரை மூடவும் (50±0.5Hz காட்டும் அதிர்வெண் மீட்டருக்கு கவனம் செலுத்தவும்).

- ஏற்றுதல் தேவைகள்: தொடங்கிய பிறகு, 3 நிமிடங்கள் செயலற்ற நிலையில் (எண்ணெய் அழுத்தம் ≥0.3MPa), படிப்படியாக சுமை அதிகரிக்க 50%, மற்றும் 10 நிமிடங்கள் இயங்கிய பிறகு, அதை முழு சுமைக்கு அதிகரிக்கலாம்.

பணிநிறுத்தம் செயல்பாடு விவரக்குறிப்பு

• இயல்பான பணிநிறுத்தம்: முதலில், சுமையை அகற்றி, என்ஜினை 5 நிமிடங்கள் செயலற்ற நிலையில் வைக்கவும் (டர்போசார்ஜரைத் தடுக்க அதிக வெப்பம்), "நிறுத்து" பொத்தானை அழுத்தவும், பின்னர் வேகம் 0 ஆகக் குறைந்த பிறகு எரிபொருள் வால்வை மூடவும்.

- அவசர நிறுத்தம்: எண்ணெய் அழுத்தம் 0.2MPa க்கும் குறைவாக இருக்கும்போது, நீரின் வெப்பநிலை 105℃ அல்லது அசாதாரணமாக இருக்கும் சத்தம் ஏற்படுகிறது, உடனடியாக சிவப்பு அவசர நிறுத்த பொத்தானை அழுத்தவும். சம்பவத்திற்குப் பிறகு, தவறு முன் சரிபார்க்கப்பட வேண்டும் மறுதொடக்கம்.

- நீண்ட கால பணிநிறுத்தம்: வாரத்திற்கு ஒரு முறை தொடங்கவும் (30 நிமிடங்களுக்கு இயக்கவும்), பேட்டரி எலக்ட்ரோலைட்டை மாதந்தோறும் மாற்றவும் (இருந்தால் சுற்றுப்புற ஈரப்பதம் 75% க்கும் அதிகமாக உள்ளது), மற்றும் எரிபொருள் தொட்டியில் பாதுகாப்புகளை சேர்க்கவும்.

தற்காப்பு நடவடிக்கைகள்

சுற்றுச்சூழல் தேவைகள்

• நிறுவல் தளம்: அலகுக்கும் சுவருக்கும் இடையே உள்ள தூரம் 1.5 மீட்டருக்கும் குறைவாகவும், காற்றின் பரப்பளவும் இருக்க வேண்டும். குளிர்ந்த காற்றின் சுழற்சியை உறுதிப்படுத்த, நுழைவாயில் 2.5㎡க்குக் குறையாமல் இருக்க வேண்டும் (ஒவ்வொரு kW க்கும் 3m³/min காற்றின் அளவு தேவைப்படுகிறது அதிகாரம்).

- உமிழ்வு தேவைகள்: வெளியேற்றக் குழாயில் மழைத் தொப்பி பொருத்தப்பட்டிருக்க வேண்டும். கிடைமட்ட பகுதியின் சாய்வு 3°க்கு குறையாமல் இருக்க வேண்டும். அவுட்லெட் காற்று நுழைவாயிலிலிருந்து (5 மீட்டருக்கும் அதிகமான தூரம்) தொலைவில் வைக்கப்பட வேண்டும் வெளியேற்ற வாயுவின் பின்னடைவைத் தடுக்கிறது.

- தீ பாதுகாப்பு விதிமுறைகள்: கணினி அறையில் 2 8 கிலோ உலர் தூள் தீயை அணைக்கும் கருவிகள் பொருத்தப்பட்டுள்ளன. தூரம் எண்ணெய் தொட்டி மற்றும் அலகு இடையே 1m அதிகமாக இருக்க வேண்டும். எண்ணெய் கசிவைத் தடுக்க தரையில் சிகிச்சையளிக்கப்பட வேண்டும் (அது எபோக்சி பிசின் பூச்சு பயன்படுத்த பரிந்துரைக்கப்படுகிறது).

பராமரிப்பு சுழற்சி

பாதுகாப்பு எச்சரிக்கை

செயல்பாட்டின் போது தடுப்புக் கம்பியைத் திறப்பது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. ஜெனரேட்டர் இறுதி அட்டையின் மேற்பரப்பு வெப்பநிலை முடியும் 120℃ அடையும், இது தீக்காயங்களை ஏற்படுத்தும். பராமரிப்புக்கு முன், பிரதான சர்க்யூட் பிரேக்கரைத் துண்டித்து, "செய் மூடவில்லை" என்ற பலகை தொங்கியது. மின்தேக்கி வெளியேற்ற நேரம் 5 நிமிடங்களுக்கு குறைவாக இருக்கக்கூடாது. இடியுடன் கூடிய மழை காலத்தில், தி கிரவுண்டிங் ரெசிஸ்டன்ஸ் ≤4Ω என்று சோதிக்கப்பட வேண்டும், மேலும் மின்னல் அரெஸ்டரின் இயக்க மின்னழுத்தம் அமைக்கப்பட வேண்டும். 420V (வரி மின்னழுத்தம்).

விண்ணப்ப வழக்கு

கெச்செங்கின் 500kW ஜெனரேட்டர் செட் கிங்டாவோ துறைமுகத்தின் தானியங்கி முனையம் போன்ற முக்கிய திட்டங்களுக்கு சேவை செய்து வருகிறது. 2023 இல் பயன்பாட்டுக்கு வந்தது) மற்றும் கிலு மருத்துவமனையின் அவசர மின் விநியோக அமைப்பு (2024 இல் நிறுவப்படும்). போது 2024 ஆம் ஆண்டில் வெயிஃபாங்கில் கோடைகால மின் விநியோக காலம், ஒரு குறிப்பிட்ட இரசாயன நிறுவனம் இந்த அலகுகளை உறுதி செய்வதற்காக ஏற்றுக்கொண்டது. முக்கிய உற்பத்தி வரிகளின் தொடர்ச்சியான செயல்பாடு. இது சராசரியாக சராசரி நேரத்துடன் மொத்தம் 1,260 மணிநேரங்களுக்கு மின்சாரத்தை வழங்கியது 480 மணிநேர தோல்விகளுக்கு இடையில். அதே பவர் பிராண்டுடன் ஒப்பிடும்போது எரிபொருள் நுகர்வு 1.2 டன் குறைக்கப்பட்டது.
